이지스 탄도미사일 방어체계
1. 개요
이지스 탄도 미사일 방어 체계(ABMD)는 1980년대 중반 로널드 레이건 대통령의 전략 방어 구상(SDI)의 일환으로 시작되어, 탄도 미사일 요격을 목표로 개발된 해상 및 육상 기반 방어 시스템이다. 미국 해군 주도로 개발되었으며, SM-3 미사일 등을 사용한다. 2000년대 초반 성공적인 요격 시험을 거쳐 실전 배치되었으며, 현재는 4.x, 5.x, 6.x 버전이 운용되고 있다.
일본은 북한의 미사일 위협에 대응하여 이지스 BMD를 도입하여 곤고급, 아타고급, 마야급 구축함에 탑재하여 운용하고 있으며, 2022년에는 SM-3 블록 IIA 및 IB 미사일 요격에 성공했다. 유럽에서는 루마니아와 폴란드에 이지스 어쇼어 포대를 배치하여 운영하고 있다.
이지스 BMD는 탄도 미사일 위협에 대한 중요한 방어 수단으로 평가받고 있으며, 미국, 일본, 유럽 등에서 활발하게 운용 및 개발이 진행되고 있다.
이미지 준비중입니다.
| 유형 | 탄도 미사일 방어 시스템 |
|---|---|
| 개발 주체 | 미국 미사일 방어국과 미국 해군 |
| 운영 주체 | 미국 해군, 일본 해상자위대, 대한민국 해군, 스페인 해군, 오스트레일리아 해군 |
| 개발 시작 | 2004년 |
|---|---|
| 최초 배치 | 2005년 |
| 레이더 | AN/SPY-1 시리즈 (다양한 파생형 존재) |
|---|---|
| 미사일 | SM-3 시리즈 (다양한 블록 존재) |
| 사격 통제 시스템 | 이지스 전투 시스템 |
| 요격 단계 | 대기권 밖 |
|---|---|
| 주요 목표 | 탄도 미사일 요격 |
| 배치 형태 | 함정 (주로 이지스 구축함, 이지스 순양함) 및 지상 (이지스 어쇼어) |
| 요격 가능 거리 | 수백 ~ 1,000km 이상 (미사일 종류 및 블록에 따라 상이) |
|---|---|
| 동시 추적 목표 | 100개 이상 |
| 관련 용어 | 탄도 미사일 미사일 방어 이지스 시스템 SM-3 미사일 |
|---|---|
| 참고 자료 | 미사일 방어국 미국 해군 |
| 미국 | 미국 해군 |
|---|---|
| 일본 | 일본 해상자위대 |
| 대한민국 | 대한민국 해군 |
| 스페인 | 스페인 해군 |
| 오스트레일리아 | 오스트레일리아 해군 |
-
미사일 방어 -
전략방위구상
전략방위구상(SDI)은 로널드 레이건 대통령이 발표한 소련의 핵미사일 공격으로부터 미국을 방어하기 위한 다층 미사일 방어 시스템 구축 계획이었으나, 기술적·재정적 문제, 윤리적 문제 등으로 비판받으며 냉전 종식과 함께 사실상 종료되었지만 미사일 방어 기술 발전에 영향을 미쳤다. -
미사일 방어 -
미사일 발사대
미사일 발사대는 고정식, 지하식, 이동식 등 다양한 형태로 미사일을 발사하는 설비이며, 이동식 발사대는 기동성과 은폐성을 제공하고, 함정 및 육상 배치 발사대는 다양한 시스템을 포함하며, 포와 미사일 복합 체계도 존재한다.
2. 역사적 배경
이지스 탄도 미사일 방어(ABMD) 체계 구축 노력은 1980년대 로널드 레이건 대통령의 전략 방어 구상(SDI)의 일환으로 시작되었다. SDI 계획은 처음에는 우주 기반 레일건 시스템이었으나, 기술적 제약으로 인해 경량 엑소대기권 탄두(LEAP)로 알려진 지상 기반 시스템으로 전환되었다. LEAP의 초기 시험은 육군 LEAP 프로그램의 일부로 수행되었다.
이후, SDIO는 해군과 협력하여 테리어 미사일에 LEAP를 시험했다. 1990년대 후반, 미국 해군은 LEAP의 탐색적 시험을 위한 무기 체계를 제공하는 임무를 받았고, 이 단계는 이지스 LEAP 요격(ALI) 프로그램으로 지정되었다. 2002년 6월 13일, 두 번째 ALI 요격 성공이 FM-3 비행 시험 임무에서 발생했다. 초기 이지스 BMD의 성공은 조지 W. 부시 대통령이 2004년 말까지 비상 탄도 미사일 방어 능력을 배치하기로 결정하는 데 기여했을 수 있다.
ALI 프로그램이 완료되자 이지스 BMD는 생산 단계로 전환되었다. 2004년 10월에 첫 번째 블록 I 생산 SM-3가 인도되었고, 2005년에 이지스 3.0 업데이트가 이루어졌다.
2009년 9월 버락 오바마 대통령은 폴란드 미사일 방어 기지 계획을 폐지하고 미 해군 군함에 배치된 미사일 방어 시스템을 선호하는 계획을 발표하면서 이 시스템에 새로운 중요성을 부여했다. 같은 해, 여러 미국 해군 함선에 SM-3 미사일이 장착되어 이 기능을 수행했으며, 이는 미군 부대가 이미 배치한 패트리어트 시스템을 보완했다. 일본과 오스트레일리아의 군함도 이러한 참여를 가능하게 하는 무기와 기술을 제공받았다.
2022년 현재, 이지스 BMD 시스템의 운용 중인 변형은 4.x, 5.x 및 6.x이다. 개선된 버전에는 고급 프로세서와 소프트웨어는 물론 업그레이드된 SM-3 요격 미사일 변형이 탑재되어 있다. BMD 지원 함선은 이전 버전에서 최신 버전으로 BMD 기능을 업그레이드할 수 있다. BMD 버전 6.x에는 플라이트 III 및 플라이트 IIA 구축함에 AN/SPY-6 레이더가 탑재되어 제공된다.
2.1. 일본의 이지스 BMD 도입
1993년 5월 29일 북한의 미사일 발사 실험 이후, 일본은 미국과 협력하여 전역 탄도 미사일 방어(TMD)를 검토하기 시작했다. 1998년 8월 31일 대포동 1호의 발사 실험 이후, 1999년부터 해상 배치형 시스템에 대한 해상자위대와 미 해군 간의 미일 공동 기술 연구가 시작되었다.
2003년 12월, 고이즈미 준이치로 정권은 안전보장회의 및 각의(제2차 고이즈미 내각)에서 "탄도 미사일 방어 태세 정비"를 결정했다. 2004년, 항공자위대의 패트리어트 미사일 시스템 능력 향상 및 BADGE 시스템 개수와 함께 곤고형(63DDG)에 이지스 BMD 시스템 탑재가 결정되었다.
2004년부터 2007년까지 곤고급 호위함 4척에 이지스 BMD 3.6 시스템 탑재 개수가 순차적으로 실시되었다. 각 함은 개수 후 카우아이 섬 앞바다의 태평양 미사일 시험장에서 요격 실험을 거쳐 배치되었다. 이들 함에 탑재된 SM-3 블록 1A 미사일은 유상 원조 조달(FMS)을 통해 36발이 구입되었으며, 요격 실험에 사용된 4발을 제외하고 32발이 남아있다. 미사일 조달, BMD 개수, 요격 실험 등에 소요된 비용은 총 1500이었다.
2004년부터 2008년까지 건조된 아타고형(14DDG)은 건조 당시에는 이지스 BMD 시스템을 탑재하지 않았지만, AWS를 베이스라인 9로 업데이트하면서 이지스 BMD 5.0 시스템을 탑재하도록 2016년부터 개수가 시작되었다.
2017년부터 건조가 시작된 마야형은 건조 초기부터 BMD5.1을 탑재하여 모든 SM-3 발사에 대응할 수 있도록 능력이 향상되었다. 일본은 SM-3 블록 2A 개발에 참여하여 클램쉘형 노즈콘, 제2단 로켓 모터, 운동 탄두의 일부를 담당하고 있다.
2009년 4월 5일 북한의 미사일 발사 실험 당시, 일본은 로켓 본체 및 파편이 일본 영토, 영해에 낙하할 경우 요격하기로 결정했다. 방위대신(당시: 하마다 야스카즈, 아소 내각)은 "탄도 미사일 등에 대한 파괴 조치 명령"을 발령했고, 자위대는 BMD 통합 임무 부대를 편성했다. 곤고와 초카이가 동해에, PAC-3 부대가 도호쿠 지방과 수도권 자위대 주둔지에 배치되었다.
2012년 4월 예정된 북한의 미사일 발사 실험에서도 파괴 조치 명령이 발령되어 오키나와현 주변 해역에 2척, 동해에 1척의 곤고급 호위함이 배치되었다.
2016년 8월 3일 북한이 이동식 발사대에서 노동 미사일을 발사하여 아키타현 오가 반도 서쪽 해역에 낙하한 이후, 파괴 조치 명령은 3개월마다 갱신되는 "상시 발령" 체제가 되었다.
2017년, 일본 정부는 이지스 어쇼어 도입을 결정했다. 방위백서는 그 배경으로 북한의 핵 실험 실시 및 미사일 발사 실험 빈번 등을 이유로 설명했다. 2018년, 배치지를 아키타, 야마구치로 결정했다.
2019년 6월, 지역 주민 설명 과정에서 보고서 오류가 발견되었다. 방위성은 주변 산까지의 앙각을 실제(약 4도)보다 큰 15도로 잘못 계산하는 오류를 범했다고 설명했다. 이러한 오류는 보고서의 신뢰성을 훼손했다.
2019년 6월 아키타시 설명회에서는 주민들의 항의가 이어졌고, 방위성 직원이 조는 등의 문제가 발생했다. 이와야 다케시방위대신은 아키타현과 아키타시에 사과했다. 야마구치현에서도 비판이 제기되어, 이와야 다케시방위대신이 야마구치현과 하기시에 사과했다.
이러한 사태로 인해 방위성 내부 인사가 이루어졌다. 9월에는 자유민주당 아키타현 지부 연합회 회장인 가네다 가쓰토시 중의원 의원이 방위성의 대응을 비판하며 재조사를 요구했고, 방위성은 아키타현, 아오모리현, 야마가타현의 20개 국유지를 재조사했다.
2020년 6월 15일, 고노 다로 방위대신은 이지스 어쇼어 배치를 중단한다고 발표했다. 요격 미사일 발사 시 사용되는 부스터를 연병장 안에 확실하게 낙하시키기 위해서는 소프트웨어 개정만으로는 불충분하다는 사실이 밝혀졌기 때문이다. 12월에는 이지스 어쇼어 대체 방안으로 해상자위대의 이지스 시스템 탑재함이 발표되었다.
3. 구성
이지스 탄도미사일 방어체계(BMD)는 다음과 같은 주요 구성 요소로 이루어져 있다.
* 이지스 어쇼어 (Aegis Ashore): 육상에 배치된 이지스 시스템으로, AN/SPY-1 레이다와 SM-3 미사일로 구성된다. 2015년 5월 루마니아 데베셀루 군사 기지에 최초로 배치되었다.
* 요격 미사일:
* RIM-161 스탠다드 미사일 3(SM-3): 대기권 밖에서 탄도 미사일을 요격하는 중간 단계 요격 미사일이다. Mk 41 수직 발사 시스템에서 발사되며, 운동 에너지 탄두(KW)를 사용한다.
* SM-2ER Block IV: 대기권 내에서 탄도 미사일을 요격하는 종말 단계 요격 미사일이다. RIM-174 스탠다드 ERAM(SM-6)으로 발전하여 능동 레이다 호밍 탐색기가 추가되었으며, 항공기 및 대함 순항 미사일 방어에도 사용 가능하다.
* [[활공 단계 요격기]](GPI): 극초음속 무기 방어용 요격기이다.
2018년 3월, 미사일 방어국(MDA)은 개발 중인 SM-3 블록 IIA 미사일이 대륙간 탄도 미사일(ICBM)급 목표물 요격 시험에 성공했다고 발표했다. 2024년에는 패트리어트 PAC-3가 이지스 시스템과 통합 시험에 성공했다.
3.1. 이지스 BMD 시스템
이지스 BMD 시스템은 기존의 이지스 전투 시스템에 탄도 미사일 방어 기능을 추가한 것으로, 나선형 모델을 채택하여 개발되었다. 버전 관리는 이지스 BMD (AEGIS Ballistic Missile Defense, ABMD)로서 독자적으로 이루어진다.
현재의 이지스 탄도 미사일 방어(ABMD) 체계 구축 노력은 1980년대 중반 로널드 레이건 대통령의 전략 방어 구상(SDI)의 일환으로 시작되었다. 초기에는 우주 기반 레일건 시스템이었으나, 기술적 제약으로 인해 경량 엑소대기권 탄두(LEAP)로 알려진 지상 기반 시스템으로 전환되었다. LEAP의 초기 시험은 육군 LEAP 프로그램의 일부로 수행되었다.
이후, SDIO는 해군과 협력하여 테리어 미사일에 LEAP를 시험했고, 1990년대 후반 미 해군은 LEAP의 탐색적 시험을 위한 무기 체계를 제공하는 임무를 받았다. 이 단계는 이지스 LEAP 요격(ALI) 프로그램으로 지정되었으며, 2002년 6월 13일 FM-3 비행 시험 임무에서 두 번째 ALI 요격에 성공했다. 초기 이지스 BMD의 성공은 조지 W. 부시 대통령이 2004년 말까지 비상 탄도 미사일 방어 능력을 배치하기로 결정하는 데 기여했다.
ALI 프로그램 완료 후 이지스 BMD는 생산 단계로 전환되었다. 2004년 10월 첫 번째 블록 I 생산 SM-3가 인도되었고, 2005년 이지스 3.0 업데이트가 인도되었다.
2009년에는 여러 미 해군 함선에 SM-3 미사일이 장착되어 패트리어트 시스템을 보완했으며, 일본과 호주의 군함도 이 기능을 위한 무기와 기술을 제공받았다.
2022년 현재 운용 중인 이지스 BMD 시스템 변형은 4.x, 5.x 및 6.x이다. 개선된 버전에는 고급 프로세서와 소프트웨어, 업그레이드된 SM-3 요격 미사일 변형이 탑재되어 있다. BMD 지원 함선은 이전 버전에서 최신 버전으로 BMD 기능을 업그레이드할 수 있으며, BMD 버전 6.x에는 플라이트 III 및 플라이트 IIA 구축함에 AN/SPY-6 레이더가 탑재되어 제공된다.
이지스 BMD 시스템 개발은 미국[미국 국방부|국방부]]미사일 방어국과 미국 해군 주도로 이루어지고 있지만, 일본도 개발에 참여하고 있으며, 미국 해군과 해상자위대가 도입하고 있다.
3.1.1. 이지스 BMD 3.0 시리즈
이지스 BMD 시스템의 초기 버전인 BMD 3.0 시리즈는 단거리 및 준중거리 탄도 미사일(SRBM, MRBM) 요격 능력을 갖추었다. 2004년에는 원거리 수색 및 추적(Long range surveillance & track) 기능만 구현한 BMD 3.0E가 먼저 실용화되었다. 2005년에는 SM-3 블록 I을 이용한 교전 기능을 추가한 BMD 3.0이 실용화되었다.
2006년에는 SM-3 블록 IA 운용에 대응하는 BMD 3.6이 실용화되었으며, BMD 3.6.1에서는 초기적인 원격 발사(Launch on Remote, LOR) 기능이 도입되었다.
3.1.2. 이지스 BMD 4.0 시리즈
이지스 BMD 4.0 시리즈는 SM-3 블록 IB 미사일을 사용하여 요격 능력을 향상시켰다. 단거리 탄도 미사일(SRBM) 및 중거리 탄도 미사일(MRBM)뿐만 아니라 제한적으로 중거리 탄도 미사일(IRBM) 요격 능력도 갖추게 되었다. 원격 발사(LOR) 기능과 레이더 신호 처리 능력도 강화되었다.
3.1.3. 이지스 BMD 5.0 시리즈
이지스 BMD 5.0 시리즈는 BMD 4.0을 기반으로 AWS 베이스라인 9.C1과 통합되어 통합 대공 및 미사일 방어(IAMD)가 실현되었다. 개량형 BMD 5.0CU에서는 SM-6 운용에도 대응하여 종말 단계에서의 탄도 미사일 요격도 가능해졌다. BMD 5.1은 AWS 베이스라인 9.C2와 통합된 것으로, SM-3 블록 IIA로 요격 미사일을 갱신하여 IRBM에 대한 본격적인 대처 능력을 확보함과 동시에, 원격 교전(EOR)에도 대응한다.

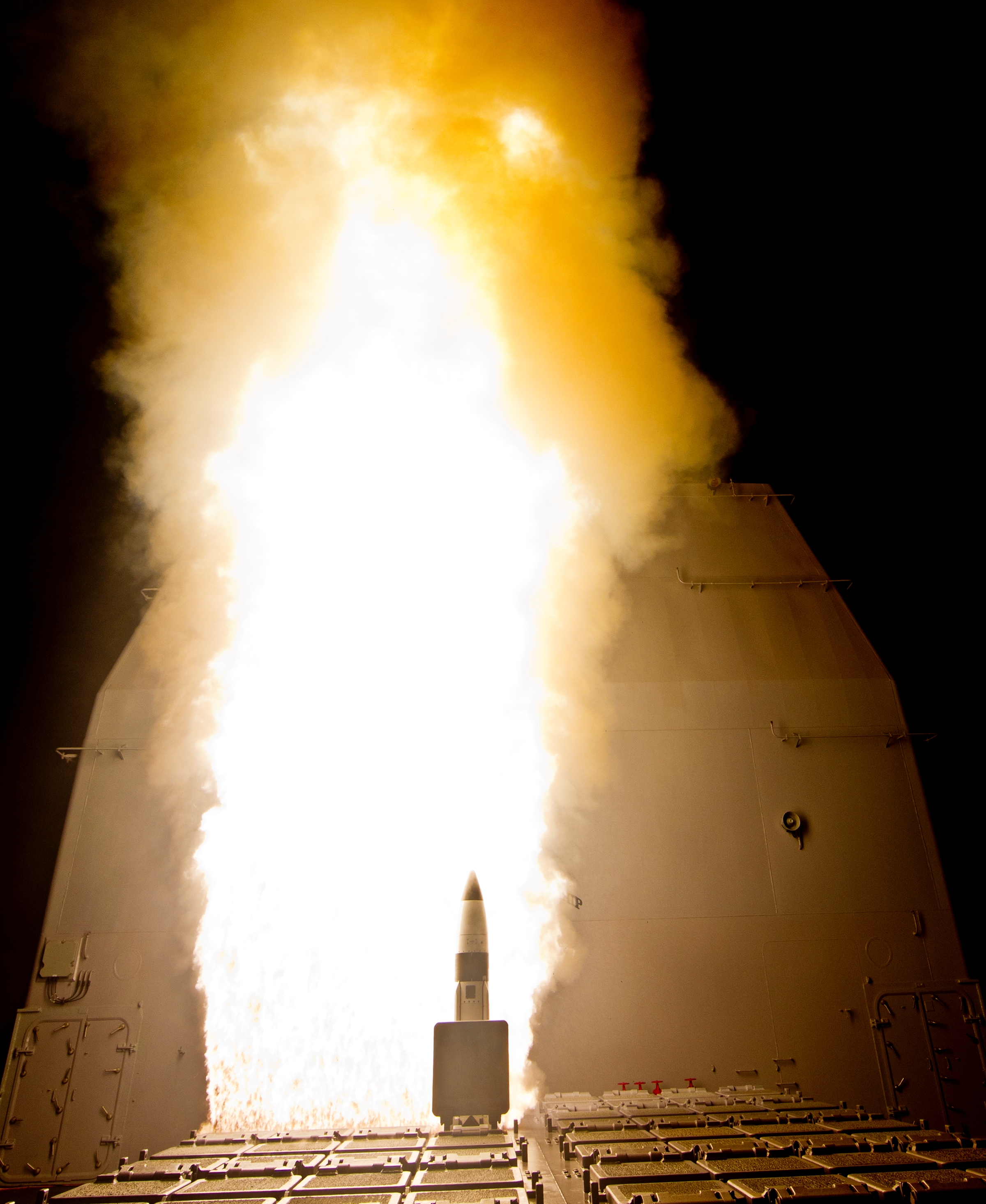

3.2. 요격 미사일

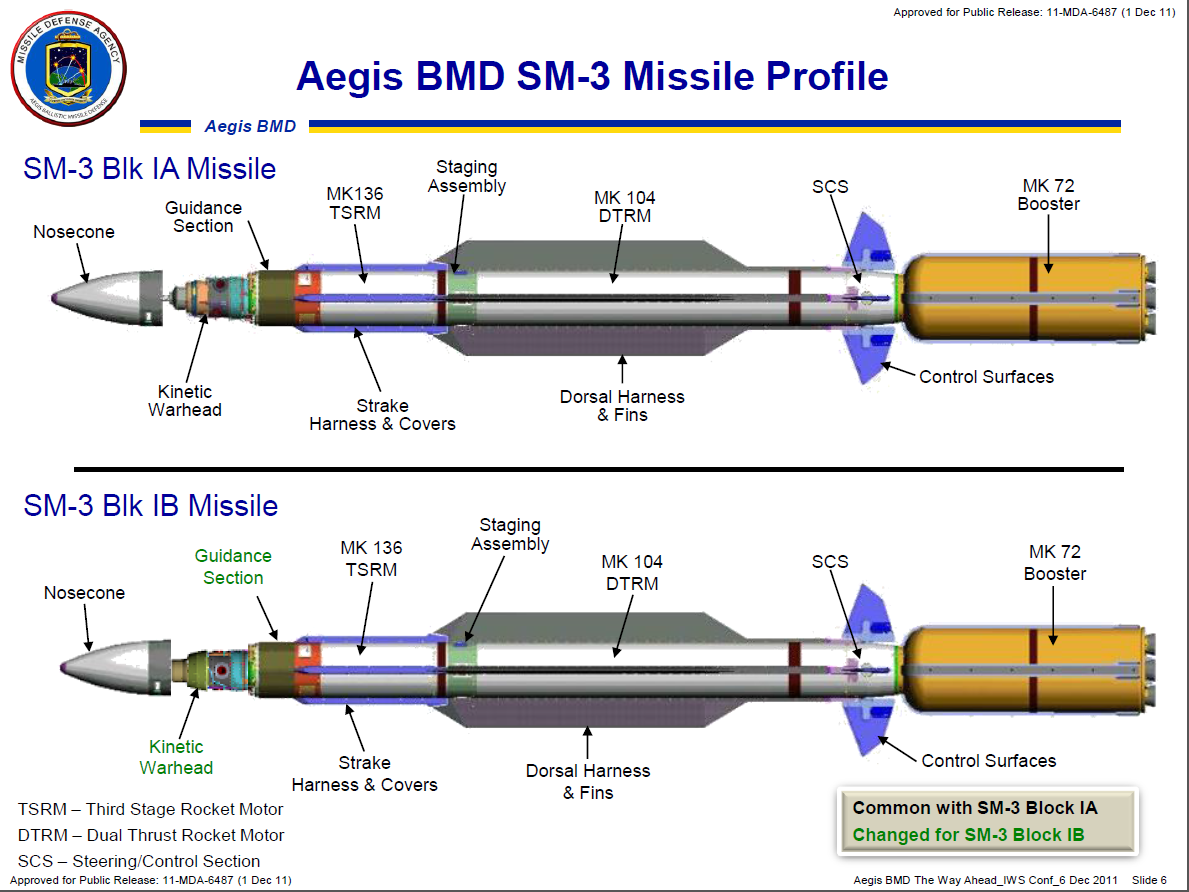

RIM-161 스탠다드 미사일 3(SM-3)는 SM-2ER Block IV를 기반으로 개발되었으며, 중간 단계에서 대기권 밖에서 탄도 미사일을 요격하는 미사일이다. Mk 41 수직 발사 시스템에서 발사되며, 함선으로부터 비행 중 목표물 정보를 갱신받는다. 운동 에너지 탄두(KW)는 탄도 미사일의 탄두와 충돌하여 130 메가 줄 이상의 운동 에너지로 파괴한다. 기존 SM-3 블록 IA는 미래의 탄도 미사일 위협에 대응하기 위해 SM-3 블록 IB, SM-3 블록 IIA 및 SM-3 블록 IIB로 업그레이드될 예정이다.
SM-2ER 블록 IV는 미사일 궤적의 종말 단계에서 대기권 내에서 탄도 미사일을 요격하며, 폭발 파편 탄두를 탑재한다. SM-2ER 블록 IV는 RIM-174 스탠다드 ERAM(SM-6)으로 더욱 발전되었으며, 능동 레이다 호밍 탐색기가 추가되었다. SM-6는 항공기 및 대함 순항 미사일 대응, 종말 탄도 미사일 방어에 모두 사용될 수 있는 이중 기능 미사일이다. SM-2 계열 미사일을 대체하는 것이 아니라 함께 사용되어 확장된 사거리와 향상된 화력을 제공한다.
활공 단계 요격기(GPI)는 극초음속 무기에 대한 방어를 제공할 것이다.

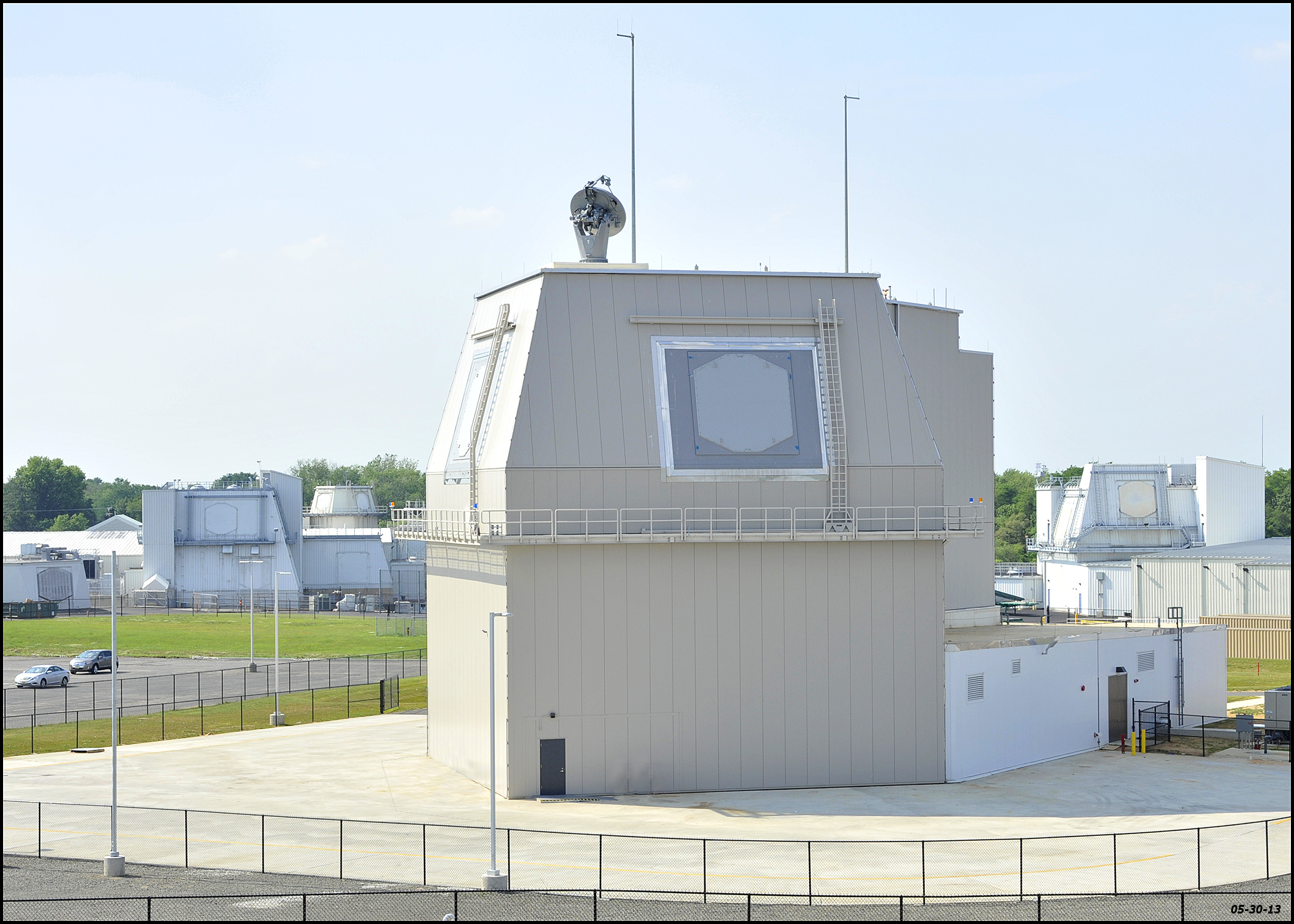

3.3. 이지스 어쇼어
이지스 어쇼어는 육상 기반 이지스 시스템으로, AN/SPY-1 레이더와 SM-3 미사일로 구성된다. 오바마 행정부는 2015년 5월 루마니아 데베셀루 군사 기지에 최초의 이지스 어쇼어를 배치했다. 2024년 여름에는 폴란드 레드지코보에도 배치되었다.
2017년 일본 정부는 북한의 핵 실험 및 미사일 발사 실험을 이유로 이지스 어쇼어 도입을 결정했다. 2018년에는 아키타현과 야마구치현을 배치지로 결정했다.
그러나 2019년 6월, 지역 주민 설명 과정에서 방위성의 보고서 오류가 발견되었다. 방위성은 컴퓨터로 작성한 지형 단면도를 종이에 인쇄하여 분도기로 각도를 측정하는 과정에서 오류가 발생했다고 설명했다. 실제로는 약 4도인 산의 앙각을 15도로 잘못 계산하는 등, 방공 및 미사일 방어의 기본을 간과한 오류로 인해 보고서의 신뢰성이 훼손되었다.
같은 해 6월 아키타시에서 열린 설명회에서는 주민들의 항의가 이어졌고, 방위성 직원이 조는 모습까지 보여 주민들의 분노를 샀다. 이와야 다케시 방위대신은 아키타현과 야마구치현을 방문하여 사죄했다.
이후 방위성은 재조사를 실시했지만, 2020년 6월 15일 고노 다로 방위대신은 요격 미사일 발사 시 사용되는 부스터의 낙하 문제를 해결하기 어렵다는 이유로 이지스 어쇼어 배치를 중단한다고 발표했다.
4. 운용 현황
해상자위대는 곤고급 구축함 4척(곤고, 초카이, 묘코, 기리시마), 아타고급 구축함 2척(아타고, 아시가라), 마야급 구축함 2척(마야, 하구로)에 이지스 BMD 시스템을 탑재하여 운용하고 있다. 2022년, 일본 방위성은 이지스 어쇼어 대체 방안으로 이지스 시스템 탑재함 2척을 건조하여 2027년과 2028년에 취역시킬 것이라고 발표했다.
;해상자위대 이지스 해상 함정 목록 (이지스 BMD 함정)
| 함명 | 선체 번호 | 건조사/조선소 | 이지스 레이더 | 탄도 미사일 요격 | 수직 발사기 | 취역일 | 모항 | 함대 | 전대 | 상태 |
|---|---|---|---|---|---|---|---|---|---|---|
| 마야급 구축함 | ||||||||||
| 마야 | DDG-179 | 재팬 마린 유나이티드(JMU, 요코하마) | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2020년 3월 19일 | 요코스카 | 호위함대 1 | 호위 제1군 | 운용 중 |
| 하구로 | DDG-180 | 재팬 마린 유나이티드(JMU, 요코하마) | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2021년 3월 19일 | 사세보 | 호위함대 4 | 호위 제8군 | 운용 중 |
| 아타고급 구축함 | ||||||||||
| 아타고 | DDG-177 | 미쓰비시 중공업 | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2007년 3월 15일 | 마이즈루 | 호위함대 3 | 호위 제3군 | 운용 중 |
| 아시가라 | DDG-178 | 미쓰비시 중공업 | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2008년 3월 13일 | 사세보 | 호위함대 2 | 호위 제2군 | 운용 중 |
| 곤고급 구축함 | ||||||||||
| 곤고 | DDG-173 | 미쓰비시 중공업 | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1993년 3월 25일 | 사세보 | 호위함대 1 | 호위 제5군: | 운용 중 |
| 기리시마 | DDG-174 | 미쓰비시 중공업 | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1995년 3월 16일 | 요코스카 | 호위함대 2 | 호위 제6군 | 운용 중 |
| 묘코 | DDG-175 | 미쓰비시 중공업 | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1996년 3월 14일 | 마이즈루 | 호위함대 3 | 호위 제3군 | 운용 중 |
| 초카이 | DDG-176 | IHI Corporation | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1998년 3월 20일 | 사세보 | 호위함대 4 | 호위 제8군 | 운용 중 |
2022년 10월 6일, 미국, 일본, 대한민국 해군 함정 5척이 동해에서 탄도 미사일 방어 훈련을 실시했다.
1993년 북한의 미사일 발사 실험 이후, 일본은 미사일 방어 능력에 대한 검토를 시작했고, 1998년 대포동 1호 발사 실험 이후, 해상 배치형 시스템에 대한 미일 공동 기술 연구가 시작되었다. 2003년 고이즈미 준이치로 정권은 탄도 미사일 방어 태세 정비를 결정했다.
2004년 곤고급 구축함에 이지스 BMD 시스템 탑재가 결정되어 2007년까지 4척에 대한 개수가 완료되었다. 아타고급 구축함은 건조 당시에는 이지스 BMD 시스템을 탑재하지 않았지만, 이후 개수를 통해 이지스 BMD 5.0 시스템을 탑재했다. 2017년부터 건조된 마야급 구축함은 건조 당시부터 BMD5.1을 탑재했다.
2009년과 2012년 북한의 미사일 발사 실험 당시 파괴 조치 명령이 발령되어 자위대 BMD 통합 임무 부대가 편성되었고, 2016년 북한의 노동 미사일 발사 이후, 파괴 조치 명령은 상시 발령 체제가 되었다.
2017년 일본 정부는 이지스 어쇼어 도입을 결정했지만, 2020년 배치가 중단되었다. 이후 이지스 어쇼어의 대체 방안으로 이지스 시스템 탑재함 2척 건조가 결정되었다. 2021년에는 AN/SPY-7을 탑재한 이지스 무기 시스템 베이스라인 J7.B 소프트웨어 릴리스에 따른 시험이 성공했다.
오바마 행정부는 유럽 단계적 적응 접근법(EPAA, European Phased Adaptive Approach)의 일환으로 이지스 탄도 미사일 방어 체계(Aegis BMD)를 도입했다. EPAA는 2011년부터 2020년까지 4단계에 걸쳐 점진적으로 진행되었다.
| 단계 | 내용 |
|---|---|
| 1단계 (2011년) | 블록 1A를 탑재한 미국 해군의 BMD 대응 이지스함을 유럽에 배치. 몬테레이함이 2011년 3월부터 6개월 동안 지중해에 배치되었고, 2014년부터 4척의 이지스함이 스페인 로타에 배치되었다. |
| 2단계 (2015년) | 루마니아에 이지스 어쇼어 사이트 1기 건설 및 SM-3 블록 1B 배치. |
| 3단계 (2018년) | 폴란드에 2번째 이지스 어쇼어 사이트 건설 및 SM-3 블록 2A 배치. |
| 4단계 (약 10년 후) | 블록 2B를 사용하여 중동으로부터의 대륙간 탄도 미사일에 대응. |
이지스 어쇼어는 해군이 지상 시설에 설치한 이지스 시스템으로, AN/SPY-1 레이다와 SM-3 미사일로 구성된다. 2016년 루마니아 데베셀루 부지가 운영을 시작했으며, 2024년 여름부터 폴란드 레드지코보 부지가 운영되었다.
4.1. 미국
2017년 10월 기준으로, 미 해군에는 탄도 미사일 방어(BMD) 기능을 갖춘 타이콘데로가급 순양함 5척과 알레이 버크급 구축함 28척이 배치되어 있었다. 33척의 함선 중 17척은 태평양 함대에, 16척은 대서양 함대에 배속되어 있다.
USS 카니, USS 로스, USS 도널드 쿡은 2012 회계연도에 개량되었으며, USS 콜, USS 맥폴 및 USS 포터는 2013 회계연도에 개량되었다.
2011 회계연도 기준으로 23척의 타이콘데로가급 순양함과 알레이 버크급 구축함이 탄도 미사일 방어(BMD) 능력을 획득했으며, 111기의 SM-3 미사일이 배치되어 있다. 현재 계획에 따르면 2016 회계연도까지 BMD 능력 획득 함정은 33척으로 늘어나고, SM-3 미사일 수는 257기로 증가할 예정이다.
4.2. 일본
해상자위대는 곤고급 구축함 4척(곤고, 초카이, 묘코, 기리시마), 아타고급 구축함 2척(아타고, 아시가라), 마야급 구축함 2척(마야, 하구로)에 이지스 BMD 시스템을 탑재하여 운용하고 있다. 2022년, 일본 방위성은 이지스 어쇼어 대체 방안으로 이지스 시스템 탑재함 2척을 건조하여 2027년과 2028년에 취역시킬 것이라고 발표했다.
;해상자위대 이지스 해상 함정 목록 (이지스 BMD 함정)
| 함명 | 선체 번호 | 건조사/조선소 | 이지스 레이더 | 탄도 미사일 요격 | 수직 발사기 | 취역일 | 모항 | 함대 | 전대 | 상태 |
|---|---|---|---|---|---|---|---|---|---|---|
| 마야급 구축함 | ||||||||||
| 마야 | DDG-179 | 재팬 마린 유나이티드(JMU, 요코하마) | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2020년 3월 19일 | 요코스카 | 호위함대 1 | 호위 제1군 | 운용 중 |
| 하구로 | DDG-180 | 재팬 마린 유나이티드(JMU, 요코하마) | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2021년 3월 19일 | 사세보 | 호위함대 4 | 호위 제8군 | 운용 중 |
| 아타고급 구축함 | ||||||||||
| 아타고 | DDG-177 | 미쓰비시 중공업 | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2007년 3월 15일 | 마이즈루 | 호위함대 3 | 호위 제3군 | 운용 중 |
| 아시가라 | DDG-178 | 미쓰비시 중공업 | AN/SPY-1D(V) | SM-3 Standard missile | Mk 41: 96셀 (총) | 2008년 3월 13일 | 사세보 | 호위함대 2 | 호위 제2군 | 운용 중 |
| 곤고급 구축함 | ||||||||||
| 곤고 | DDG-173 | 미쓰비시 중공업 | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1993년 3월 25일 | 사세보 | 호위함대 1 | 호위 제5군: | 운용 중 |
| 기리시마 | DDG-174 | 미쓰비시 중공업 | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1995년 3월 16일 | 요코스카 | 호위함대 2 | 호위 제6군 | 운용 중 |
| 묘코 | DDG-175 | 미쓰비시 중공업 | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1996년 3월 14일 | 마이즈루 | 호위함대 3 | 호위 제3군 | 운용 중 |
| 초카이 | DDG-176 | IHI Corporation | AN/SPY-1D PESA | SM-3 Standard missile | Mk 41: 90셀 (총) | 1998년 3월 20일 | 사세보 | 호위함대 4 | 호위 제8군 | 운용 중 |
2022년 10월 6일, 미국, 일본, 대한민국 해군 함정 5척이 동해(일본해)에서 탄도 미사일 방어 훈련을 실시했다.
1993년 북한의 미사일 발사 실험 이후, 일본은 미사일 방어 능력에 대한 검토를 시작했다. 1998년 대포동 1호 발사 실험 이후, 해상 배치형 시스템에 대한 미일 공동 기술 연구가 시작되었다. 2003년, 고이즈미 준이치로 정권은 탄도 미사일 방어 태세 정비를 결정했다.
2004년, 곤고급 구축함에 이지스 BMD 시스템 탑재가 결정되었고, 2007년까지 4척에 대한 개수가 완료되었다. 아타고급 구축함은 건조 당시에는 이지스 BMD 시스템을 탑재하지 않았지만, 이후 개수를 통해 이지스 BMD 5.0 시스템을 탑재했다. 2017년부터 건조된 마야급 구축함은 건조 당시부터 BMD5.1을 탑재했다.
2009년과 2012년 북한의 미사일 발사 실험 당시, 파괴 조치 명령이 발령되어 자위대 BMD 통합 임무 부대가 편성되었다. 2016년 북한의 노동 미사일 발사 이후, 파괴 조치 명령은 상시 발령 체제가 되었다.
2017년, 일본 정부는 이지스 어쇼어 도입을 결정했지만, 2020년 배치가 중단되었다. 이후 이지스 어쇼어의 대체 방안으로 이지스 시스템 탑재함 2척 건조가 결정되었다.
2021년, AN/SPY-7을 탑재한 이지스 무기 시스템 베이스라인 J7.B 소프트웨어 릴리스에 따른 시험이 성공했다.
4.3. 유럽
오바마 행정부는 유럽 단계적 적응 접근법(EPAA, European Phased Adaptive Approach)의 일환으로 이지스 탄도 미사일 방어 체계(Aegis BMD)를 도입했다. EPAA는 2011년부터 2020년까지 4단계에 걸쳐 점진적으로 진행되었다.
| 단계 | 내용 |
|---|---|
| 1단계 (2011년) | 블록 1A를 탑재한 미국 해군의 BMD 대응 이지스함을 유럽에 배치. 몬테레이함이 2011년 3월부터 6개월 동안 지중해에 배치되었고, 2014년부터 4척의 이지스함이 스페인 로타에 배치되었다. |
| 2단계 (2015년) | 루마니아에 이지스 어쇼어 사이트 1기 건설 및 SM-3 블록 1B 배치. |
| 3단계 (2018년) | 폴란드에 2번째 이지스 어쇼어 사이트 건설 및 SM-3 블록 2A 배치. |
| 4단계 (약 10년 후) | 블록 2B를 사용하여 중동으로부터의 대륙간 탄도 미사일에 대응. |
이지스 어쇼어는 해군이 지상 시설에 설치한 이지스 시스템으로, AN/SPY-1 레이다와 SM-3 미사일로 구성된다. 2016년 루마니아 데베셀루 부지가 운영을 시작했으며, 2024년 여름부터 폴란드 레드지코보 부지가 운영되었다.
5. 시험
2002년부터 현재까지 이지스 탄도 미사일 방어 체계는 탄도 미사일 표적에 대해 54번의 시도 중 45번의 요격에 성공했다.
| 이름 | 날짜 | 결과 | 설명 |
|---|---|---|---|
| FM-2 | 2002년 1월 25일 | 성공 | [[USS|Lake Erie|CG-70|6}}에서 발사된 SM-3가 카우아이 섬 북동쪽에서 시험 표적과 충돌했다. 해상 플랫폼에서 탄도 미사일을 처음으로 요격한 사례이다. |
| FM-3 | 2002년 6월 13일 | 성공 | 이지스 BMD가 PMRF에서 발사된 실사격 표적 미사일을 요격하는 데 성공했다. USS Lake Erie가 발사함이었다. |
| FM-5 | 2003년 6월 18일 | 실패 | 운영 이지스 BMD 시스템의 첫 번째 시험 실패. SM-3의 운동 에너지 탄두를 유도하는 데 사용된 SDACS 추진 시스템이 점화 후 오작동을 겪었다. USS Lake Erie가 발사선이었다. |
| FTM-04-2 | 2005년 11월 17일 | 성공 | 분리되는 탄두를 가진 표적 미사일을 활용하는 첫 번째 임무였다. SM-3 블록 I 미사일은 7번의 시도 중 6번째 요격을 기록했다. USS Lake Erie가 발사선이었다. |
| FTM-10 | 2006년 6월 23일 | 성공 | 시험 표적은 분리되는 탄두가 있는 MRT였다. [[USS|Shiloh|CG-67|6}}가 발사선이었으며 처음으로 이지스 무기 시스템 버전 3.6을 사용했다. SM-3의 최신 모델인 블록 Ia를 특징으로 한 첫 번째 시험이었다. 해상자위대의 공고급 구축함 きりしま일본어는 PMRF 해안에 배치되어 모든 FTM-10 이벤트를 관찰했다. |
| FTM-11 Event 4 | 2007년 4월 26일 | 성공 | 이지스 BMD는 10번의 시도 중 8번째 표적을 성공적으로 요격했다. USS Lake Erie가 발사선이었으며 이지스 3.6 무기 시스템을 사용했다. 요격기는 SM-3 블록 Ia였다. |
| FTM-12 | 2007년 6월 22일 | 성공 | [[USS|Decatur|DDG-73|6}}는 작전 인증된 이지스 탄도 미사일 방어 무기 시스템(BMD 3.6)과 표준 미사일 3(SM-3) 블록 IA 미사일을 사용하여 분리되는 중거리 탄도 미사일을 "히트 투 킬" 방식으로 성공적으로 요격했다. 알레이버크급 구축함을 발사선으로 사용한 첫 번째 사례였다. |
| FTM-15 | 2011년 4월 15일 | 성공 | [[USS|O'Kane|DDG-77|6}}에서 운영되는 제94 육군 항공 및 미사일 방어 사령부는 국가의 탄도 미사일 방어 시스템의 이지스 탄도 미사일 방어(BMD) 요소를 성공적으로 수행하여 태평양 상공에서 분리되는 탄도 미사일 표적을 요격하는 결과를 얻었다. 중간 거리 표적(사거리 1,864 ~ 3,418마일)에 대한 첫 번째 이지스 BMD 버전 3.6.1 요격이자 원격 추적 데이터에 의존하는 첫 번째 이지스 BMD 3.6.1 교전이었다. |
| FTM-16 Event 2 | 2011년 9월 1일 | 실패 | 표준 미사일 3(SM-3) 블록 1B 요격 미사일이 USS Lake Erie에서 발사되었지만, 표적 요격은 이루어지지 않았다. 실패는 3단계 로켓 모터 펄스 실패 때문이었다. |
| FTM-16 Event 2A | 2012년 5월 9일 | 성공 | USS Lake Erie는 이지스 탄도 미사일 방어(BMD) 시스템의 비행 시험을 성공적으로 수행하여 해군의 최신 미사일 방어 요격기인 표준 미사일 3(SM-3) 블록 IB에 의해 태평양 상공에서 단거리 탄도 미사일 표적을 처음으로 요격했다. |
| FTM-18 | 2012년 6월 27일 | 성공 | USS Lake Erie는 이지스 탄도 미사일 방어(BMD) 시스템의 비행 시험을 성공적으로 수행하여 해군의 최신 미사일 방어 요격 미사일인 표준 미사일 3(SM-3) 블록 IB에 의해 태평양 상공에서 분리되는 탄도 미사일 표적을 요격했다. SM-3 블록 IB 미사일의 두 번째 연속 성공적인 요격 시험이자 2세대 이지스 BMD 4.0.1 무기 시스템의 두 번째 시험이었다. |
| FTM-19 | 2013년 5월 16일 | 성공 | USS Lake Erie는 이지스 탄도 미사일 방어(BMD) 시스템의 비행 시험을 성공적으로 수행하여 이지스 BMD 4.0 무기 시스템과 표준 미사일 3(SM-3) 블록 IB 미사일에 의해 태평양 상공에서 분리되는 탄도 미사일 표적을 요격했다. 장거리 및 더 정교한 탄도 미사일과의 교전 능력을 제공했다. |
| FTM-21 | 2013년 9월 18일 | 성공 | USS Lake Erie는 이지스 탄도 미사일 방어(BMD) 시스템의 비행 시험을 성공적으로 수행하여 이지스 BMD 4.0 무기 시스템과 표준 미사일 3(SM-3) 블록 IB 유도 미사일에 의해 태평양 상공에서 복잡한 분리 단거리 탄도 미사일 표적을 요격했다. 작전적으로 현실적인 시험으로, 표적의 발사 시간과 방위각을 미리 알 수 없었으며, 표적 복합체는 지금까지 교전한 가장 어려운 표적이었다. |
| FTM-22 | 2013년 10월 3일 | 성공 | USS Lake Erie는 이지스 탄도 미사일 방어(BMD) 시스템의 작전 비행 시험을 성공적으로 수행하여 이지스 BMD 4.0 무기 시스템과 표준 미사일 3(SM-3) 블록 IB 유도 미사일에 의해 태평양 상공에서 중거리 탄도 미사일 표적을 요격했다. |
| FTM-31 E1a | 2023년 3월 30일 | 성공 | [[USS|Daniel Inouye|DDG-118|6}}는 시험 FTM-31 E1a를 성공적으로 실행했다. 이 시험은 업그레이드된 표준 미사일 6(SM-6) 듀얼 II SWUP 기능이 이제 전사자가 사용할 준비가 되었음을 검증한다. |
| JFTM-1 | 2007년 12월 18일 | 성공 | 해상자위대의 공고급 구축함 こんごう일본어의 이지스 BMD 구성의 새로운 교전 능력을 검증했다. 표준 미사일 3(SM-3) 블록 IA가 발사되어 약 3분 후, SM-3는 태평양 상공 약 100마일에서 표적을 성공적으로 요격했다. |
| JFTM-2 | 2008년 11월 19일 | 실패 | 해상자위대의 공고급 구축함 ちょうかい일본어의 이지스 탄도 미사일 방어 구성의 최신 교전 능력 시험이었다. 단일 표준 미사일 3(SM-3) 블록 IA가 발사되었으나 약 2분 후, SM-3는 표적을 요격하는 데 실패했다. 실패의 원인은 SM-3 블록 IA 요격기의 전환 및 자세 제어 오작동이었다. |
| JFTM-3 | 2008년 11월 19일 | 성공 | 해상자위대의 공고급 구축함 みょうこう일본어의 일본 이지스 BMD 구성의 최신 교전 능력을 검증했다. 표준 미사일 3(SM-3) 블록 IA 요격 미사일이 발사되어 약 3분 후, SM-3는 태평양 상공 약 100마일에서 표적을 성공적으로 요격했다. |
| JFTM-4 | 2010년 10월 28일 | 성공 | 해상자위대의 공고급 구축함 きりしま일본어의 일본 이지스 BMD 구성의 최신 교전 능력을 검증했다. 표준 미사일 3(SM-3) 블록 IA 미사일을 발사하여 약 3분 후, SM-3는 태평양 상공 약 100마일에서 표적을 성공적으로 요격했다. |
