유엔 포괄적 핵실험 금지 조약 기구

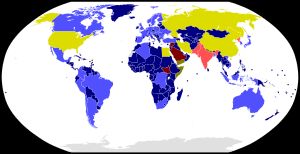

3. 회원국

3. 1. 부속서 2 국가

4. 검증 체제

유엔 포괄적 핵실험 금지 조약 기구(CTBTO)는 핵실험을 감시하고 검증하기 위해 검증 체제를 구축하고 운영한다. 이 검증 체제는 핵실험 발생 여부를 확인하기 위해 국제 감시 시스템(IMS), 국제 데이터 센터(IDC), 글로벌 통신 인프라(GCI), 협의 및 해명, 현장 사찰, 신뢰 구축 조치 등으로 구성된다.^[13]

4. 1. 국제 감시 시스템 (IMS)

2022-2023년 IMS에서 수집된 지진 데이터는 우크라이나에 대한 러시아의 재래식 공격을 감지했다.^[20] IMS는 광범위한 네트워크를 통해 다양한 데이터를 분석하여, 피그미 향유고래의 소리, 화산학 연구, 주변 선박 소음, 오로라 및 오스트랄리스의 인프라 사운드 감시, 심지어 10cm 크기의 운석이 지구 표면을 스치는 소리까지 기록했다.^[21][22]

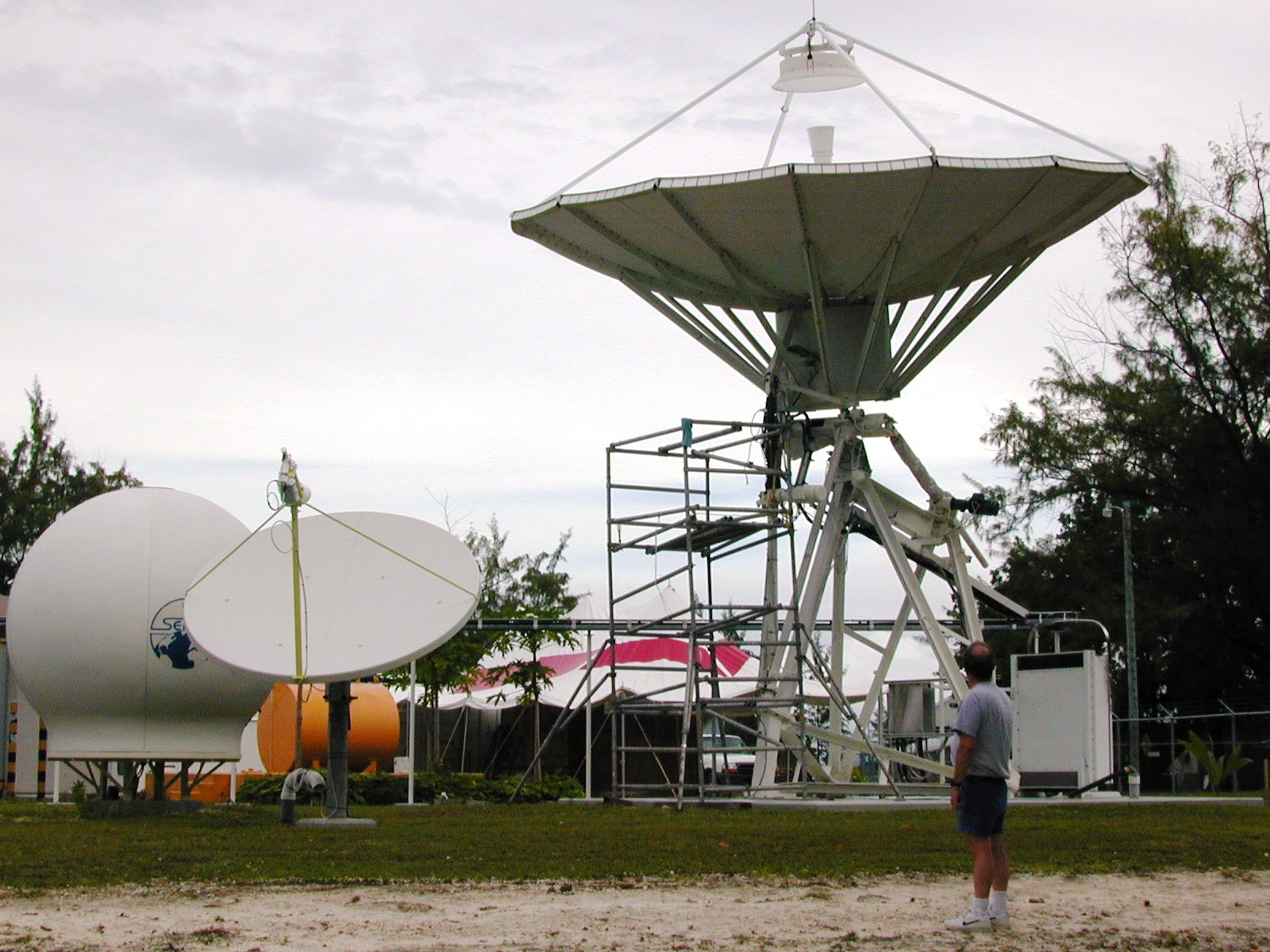

4. 2. 글로벌 통신 인프라 (GCI)

4. 3. 국제 데이터 센터 (IDC)

4. 4. 현장 사찰 (OSI)

4. 5. 협의 및 해명

4. 6. 신뢰 구축 조치

5. CTBTO 데이터의 활용

유엔 포괄적 핵실험 금지 조약 기구(CTBTO)에서 수집하는 방대한 양의 데이터는 핵폭발 감지 외에도 재해 완화 및 조기 경보 등 다양한 민간 및 과학적 목적으로 활용될 수 있다. 2006년부터 CTBTO는 지진 및 수중 음향 데이터를 쓰나미 경보 센터에 직접 제공하기 시작했다. 2012년 기준으로 인도-태평양 지역을 중심으로 8개국의 쓰나미 경보 센터와 이 데이터를 공유하고 있다.^[27]

2011년 3월 후쿠시마 제1원자력 발전소 사고 당시, CTBTO의 방사성 핵종 관측소는 전 세계적인 방사능 확산을 추적했다.^[28] 손상된 원자로에서 발생한 1,600건 이상의 방사성 동위원소 검출이 40개 이상의 CTBTO 방사성 핵종 감시소에서 포착되었다. CTBTO는 186개 회원국, 국제기구, 120개국 1,200여 개 과학 및 학술 기관과 데이터 및 분석 결과를 공유했다.^[29]

또한 CTBTO는 2013년 러시아 첼랴빈스크 상공에서 발생한 유성 폭발로 인해 대기 중에 생성된 저주파음(infrasound)을 기록했다. 남극을 포함한 전 세계 17개 관측소에서 이 사건을 기록했으며, 저주파음은 전 세계를 여러 번 울렸다.^[30]

CTBTO 수중 청음기록은 에어 프랑스 447편과 말레이시아 항공 370편의 충돌 지점을 파악하기 위해 분석되었다. 두 항공기 모두 추락 지점이 알려지지 않은 채 실종되었다. 에어 프랑스 447편의 경우, 잔해 위치가 확인된 후 재평가되었음에도 불구하고 데이터가 감지되지 않았다.^[31] 2014년 7월 현재, 370편은 추락 지점이나 확인된 잔해가 없이 실종 상태이다. 370편의 마지막 위치에 대한 유일한 증거는 위성 전송 분석에서 얻어졌으며, 이로 인해 부정확하고 매우 넓은 수색 범위가 발생했기 때문에, CTBTO의 수중 음향 기록을 분석하여 인도양에서의 충돌을 잠정적으로 확인하고 위치를 파악하려 했다. 사용 가능한 수중 음향 기록 분석(서호주 리윈 곶에 위치한 CTBTO 수중 청음기가 기록한 데이터 포함) 결과 370편과 관련될 수 있는 한 건의 사건이 확인되었다.^[31][32][33]

이 외에도 CTBTO 데이터 및 기술은 민간 항공 및 해운, 기후 변화 연구 등에도 활용될 수 있다.^[34]

6. 검증 체제 작동 사례: 북한 핵실험

북한은 2006년 10월 9일 아침 핵폭발을 일으켰다. 북한은 자국 북동부의 시험장에서 핵 장치를 폭발시켰고, 유엔 포괄적 핵실험 금지 조약 기구(CTBTO)의 전 세계 감시망은 22개의 지진 관측소로 낮은 위력의 폭발을 감지했다. 폭발 후 2시간 이내에 CTBTO 회원국들은 폭발 시간, 위치, 규모에 대한 초기 정보를 받았다.^[35]

폭발 2주 후, 캐나다 북부 옐로나이프에 있는 관측소에서 공기 중의 방사성 불활성 기체인 제논의 흔적이 감지되어, 2006년 북한 핵실험이 핵폭발이었음을 확인시켜 주었다. CTBTO 분석가들은 특수 계산을 사용하여 감지된 제논의 소스를 추적했고, 계산 결과 감지된 불활성 기체는 북한에서 기원한 것으로 나타났다.^[35]

2009년 5월 25일, 북한은 두 번째 핵실험을 실시했다. 지진 데이터는 이례적으로 큰 지하 폭발을 나타냈고, 폭발은 2006년 첫 번째 핵 장치가 폭발했던 곳에서 불과 몇 킬로미터 떨어진 곳에서 발생했다.^[36][37] 2009년에는 2006년보다 훨씬 더 많은 지진 관측소에서 폭발을 기록했는데, 이는 폭발의 더 큰 규모와 더 많은 수의 감시소가 운영되었기 때문이다. 시험 2시간 후, CTBTO는 초기 결과를 회원국에 제시했다. 사용 가능한 정보는 분석가가 폭발 위치를 훨씬 더 작은 지역으로 식별하는 데 도움이 되었다. 2009년 추정 면적은 264km²였고, 2006년에는 880km²였다.^[36][37]

2013년 2월 12일 오전(UTC 02.57.51), CTBTO 감시 시스템은 북한에서 규모 4.9의 또 다른 이례적인 지진 현상을 감지했다. 그날 늦은 아침, 북한은 세 번째 핵실험을 실시했다고 발표했다. 이 현상은 CTBTO 네트워크의 94개 지진 관측소와 2개 초음파 관측소에서 기록되었다. 위치, 시간, 규모에 대한 최초 자동 분석은 1시간 이내에 회원국에 제공되었다.^[38] 분석된 데이터는 이 현상의 위치(약 +/- 8.1km의 확실성)가 이전 두 번의 핵실험과 거의 동일하다는 것을 보여주었다(위도: 북위 41.313도; 경도: 동경 129.101도). 이전 두 번의 핵실험과 마찬가지로 신호는 지표면 근처에서 방출되었다.^[39]

CTBTO 방사성 핵종 네트워크는 이후 핵실험에 기인할 수 있는 제논의 방사성 동위원소인 제논-131m과 제논-133을 상당량 감지했다. 감지는 북한 시험장에서 약 1000km 떨어진 일본 군마현다카사키의 방사성 핵종 관측소에서 이루어졌다. 러시아 우수리스크의 또 다른 관측소에서도 낮은 수준이 감지되었다.^[40][41] 대기 확산 모델링을 사용하여 북한 시험장이 방출의 가능성이 있는 소스로 식별되었다.^[42][43]
