1. 개요

감쇠장은 파동의 슬로우니스 벡터 성분 중 하나 이상이 복소수인 경우 나타나는 현상으로, 공간상에서 진폭이 감소하는 효과를 보인다. 감쇠장은 전자기학, 음향학, 양자 역학 등 다양한 분야에서 나타나며, 파동 방정식의 해로 표현된다. 광학에서 전반사 시 발생하는 소멸파는 감쇠장의 한 예시이며, 초고해상도 현미경, 센서, 무선 전력 전송 등 다양한 분야에 활용된다. 감쇠파 결합은 두 파동 간의 결합을 의미하며, 광섬유 통신, 광학 장치, 무선 전력 공급 등에 사용된다.

더 읽어볼만한 페이지

  • 나노기술 - 나노 기술
    나노 기술은 분자 수준에서 물질을 다루는 과학 및 공학 기술로, 다양한 접근 방식을 통해 여러 분야에 응용되며 독특한 특성을 나타내지만, 독성, 환경 문제 등 윤리적 고려 사항이 존재한다.
  • 나노기술 - 그레이 구
    그레이 구는 분자 나노기술의 자기 복제 기계가 통제 불능 상태로 증식하여 지구를 파괴할 수 있다는 가설이며, 기술 윤리, 특히 나노기술의 잠재적 위험성을 논의하는 데 중요한 개념으로 활용된다.
  • 재료과학 - 전자 이동도
    전자 이동도는 전기장 내에서 전자의 평균 이동 속도를 나타내는 물리량으로, 재료의 불순물 농도와 온도에 의존하며, 다양한 산란 메커니즘과 측정 방법을 통해 연구되고 반도체 소자 성능에 중요한 영향을 미친다.
  • 재료과학 - 이온 주입
    이온 주입은 원하는 원소를 이온화하여 고체 표면에 주입하는 기술로, 반도체 도핑, 금속 표면 처리 등 다양한 분야에 활용되며, 결정학적 손상, 스퍼터링, 안전 문제 등의 문제점을 야기한다.
  • 광학 - 광자
    광자는 전자기파의 기본 입자이자 빛의 입자적 성질을 나타내는 양자이며, 전하를 띠지 않고 에너지와 운동량을 가지며 다양한 기술 분야에 응용된다.
  • 광학 - 굴절
    굴절은 빛이 한 매질에서 다른 매질로 진행할 때 속도 변화로 인해 진행 방향이 꺾이는 현상이며, 렌즈, 프리즘, 광섬유 등 다양한 분야에 응용된다.
감쇠장
개요
정의감쇠장(evanescent field) 또는 사라지는 장은 전자기 에너지의 순 흐름이 없는 장이다.
상세 정보
설명감쇠장은 전자기파가 굴절률이 다른 매질 사이의 경계면에서 전반사될 때 발생할 수 있다.
이는 회절 한계를 극복하는 데 사용될 수 있으며, 광학 현미경에서 시료의 이미지를 얻는 데 사용된다.
또한 표면 플라스몬 공명 및 광 도파관과 같은 다른 광학 응용 분야에서도 사용된다.
발생 조건감쇠장은 전자기파가 굴절률이 다른 매질 사이의 경계면에서 전반사될 때 발생할 수 있다.
또한 도파관에서 전파되는 전자기파에 의해서도 발생할 수 있다.
특징감쇠장의 진폭은 경계면으로부터 멀어질수록 지수적으로 감소한다.
활용회절 한계를 극복하는 데 사용될 수 있다.
광학 현미경에서 시료의 이미지를 얻는 데 사용된다.
표면 플라스몬 공명 및 광 도파관과 같은 다른 광학 응용 분야에서도 사용된다.

2. 소멸파의 이론적 배경

소멸파(evanescent wave)는 파동 방정식의 해 중 하나로, 파수 벡터의 성분 중 적어도 하나가 허수 값을 가질 때 발생한다. 이는 파동이 특정 방향으로는 전파되지 않고, 매질의 경계면 등에서 그 세기가 지수적으로 급격히 감쇠하는 현상을 설명한다.[8]

조화 평면파가 매질을 통과할 때, 파동의 변위 \vec{u}는 일반적으로 다음과 같이 표현된다.

u_{n} = U_{n}e^{i\omega(m_{j}x_{j}-t)}

여기서 \vec{U}는 단위 편광 벡터, \omega각속도, \vec{m}은 느리기 벡터(slowness vector)이며, 파수 벡터 \vec{k}와는 \vec{k}=\omega\vec{m}의 관계를 가진다.

만약 느리기 벡터의 성분 중 하나 이상이 복소수, 즉 m_{j} = m_{j}^{re} +im_{j}^{im} (여기서 m_{j}^{re}는 실수부, m_{j}^{im}는 허수부) 형태를 가진다고 가정하면, 파동식은 다음과 같이 변형된다.

u_{n}=U_{n}e^{i\omega(m_{j}^{re}x_{j}-t)-\omega m_{j}^{im}x_{j}}

여기서 지수 항의 -\omega m_{j}^{im}x_{j} 부분이 파동의 진폭이 x_j 방향으로 진행함에 따라 지수적으로 감쇠함을 나타낸다. 즉, 느리기 벡터(또는 파수 벡터)의 허수 성분이 공간적인 진폭 감쇠를 유발하는 것이다. 이러한 파동은 일반적인 파동 방정식을 만족시킨다.

특히, 감쇠가 없는 순수 탄성(purely elastic)이고 등방성인 매질의 경우, 소멸파의 중요한 특징 중 하나는 파동의 위상이 진행하는 방향(\vec{m}^{re}에 의해 결정)과 파동의 진폭이 감쇠하는 방향(\vec{m}^{im}에 의해 결정)이 서로 수직이라는 점이다.

전반사 현상. 밀한 매질에서 소한 매질로 임계각 이상으로 입사하면 빛이 모두 반사되지만, 경계면 너머 소한 매질 쪽에 소멸파가 형성된다.

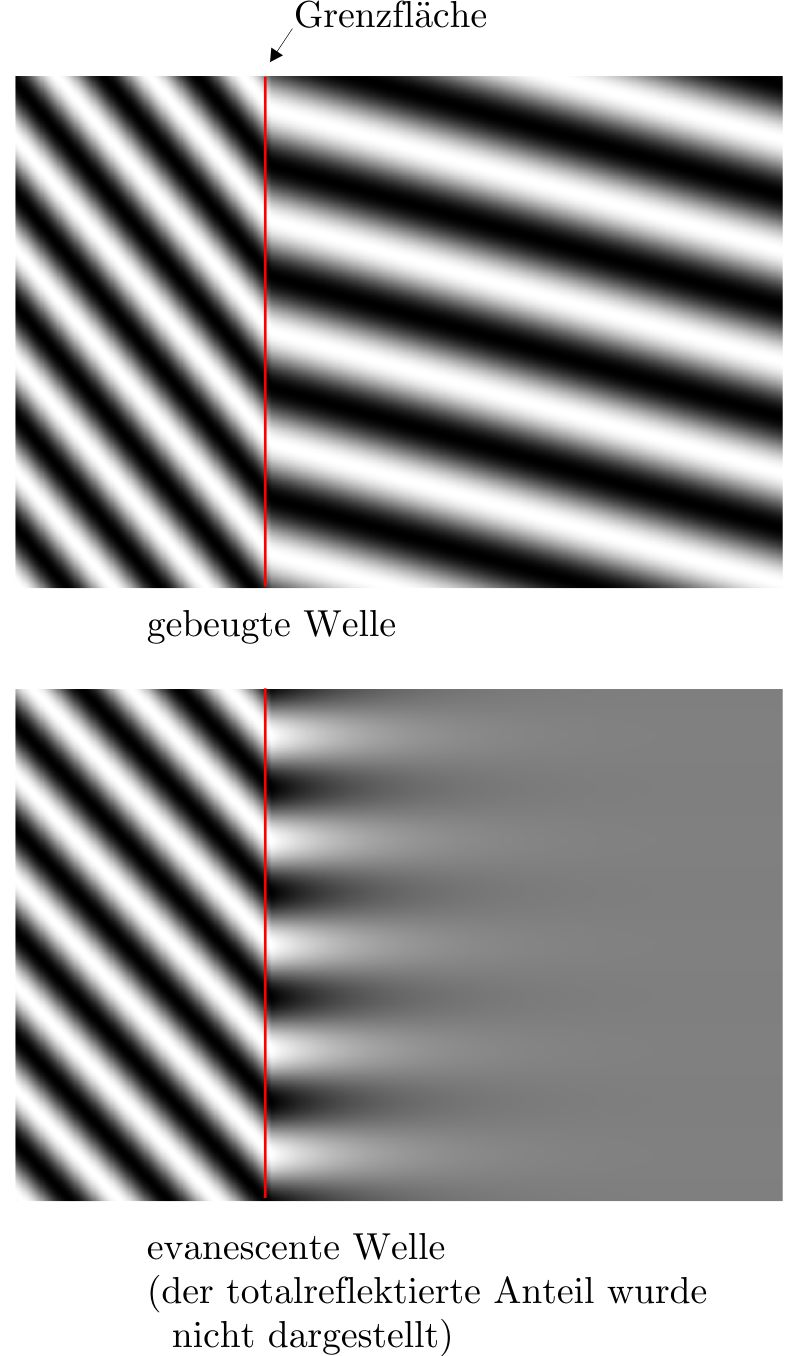

경계면 아래쪽으로 입사한 파동(굴절파)과 경계면을 따라 형성된 소멸파(빨간색)를 보여주는 그림. 소멸파는 경계면에서 멀어질수록 급격히 감쇠한다.


소멸파는 다양한 물리 현상에서 나타나는데, 대표적인 예가 광학에서의 전반사 현상이다. 빛이 굴절률이 높은 매질(예: 유리)에서 굴절률이 낮은 매질(예: 공기)로 특정 임계각보다 큰 각도로 입사할 때, 빛은 더 이상 낮은 굴절률 매질로 투과하지 못하고 전부 반사된다. 하지만 맥스웰 방정식의 경계 조건을 만족시키기 위해서는 굴절률이 낮은 매질 쪽 경계면 근처에 전자기장이 존재해야 한다. 이 전자기장이 바로 소멸파이며, 경계면에서 멀어질수록 그 세기가 지수적으로 급격히 감소하여 실질적으로 에너지를 전달하지는 않는다.[1] 수학적으로 이는 스넬의 법칙에 따라 투과파의 파수 벡터 성분이 허수가 되는 상황에 해당한다.[8] 이 소멸파는 경계면에 매우 가까운 얇은 층에 집중되기 때문에 표면파의 일종으로 간주되기도 한다.[1]

또 다른 예는 도파관에서의 파동 전파이다. 속이 빈 금속 도파관 내부를 전파하는 전자기파는 특정 차단 주파수보다 낮은 주파수에서는 진행하지 못하고 감쇠한다. 이는 해당 주파수에서 파동 방정식의 해가 허수의 전파 상수(파수)를 갖게 되어 소멸파(감쇠 모드)가 형성되기 때문이다.[2][3] 전자기파의 경우, 파수 벡터와 각주파수 사이의 분산 관계에 따라 특정 방향으로의 전파 조건이 만족되지 않으면 해당 방향의 파수 성분이 순허수가 되어 지수적으로 감쇠하는 소멸파가 된다.

이처럼 소멸파는 파동 에너지를 멀리 전달하지는 않지만, 경계면 부근이나 특정 조건 하에서 분명히 존재하는 파동 성분이며, 음향학이나 양자 역학(양자 터널링) 등 파동 현상을 다루는 다른 분야에서도 유사한 개념이 중요하다.

2. 1. Christoffel 방정식과 소멸파

조화 평면파가 균질하고 임의의 비등방성 매질을 통과할 때, 변위 벡터 \vec{u}는 다음과 같이 표현될 수 있다:

u_{n} = U_{n}e^{i\omega(m_{j}x_{j}-t)}

(여기서 \vec{U}는 단위 편광 벡터, \omega는 각속도, \vec{m}은 느리기(slowness) 벡터이다. 일반적으로 파수 벡터 \vec{k}=\omega\vec{m} 관계가 성립한다.)

소멸파(evanescent wave)를 다루기 위해 느리기 벡터 \vec{m}의 성분이 복소수라고 가정하면, m_{j} = m_{j}^{re} +im_{j}^{im} 이 되고, 파동식은 다음과 같이 감쇠 항을 포함하게 된다:

u_{n}=U_{n}e^{i\omega(m_{j}^{re}x_{j}-t)-\omega m_{j}^{im}x_{j}}

(m_{j}^{re}는 파동 전파 방향, m_{j}^{im}은 감쇠 방향과 관련된 항이다.)

이 평면파는 파동 방정식을 만족해야 한다:

\rho\frac{\partial^{2}u_{i}}{\partial t^{2}}-c_{ijkl}\frac{\partial^{2}u_{k}}{\partial x_{j} \partial x{l}}=0

(여기서 \rho는 밀도, c_{ijkl}은 일반적으로 크리스토펠 행렬(Christoffel matrix)이라고 불리는 탄성 계수 텐서이다.)

소멸파 조건에서는 일반적으로 느리기 벡터 \vec{m}변위 벡터 \vec{U}가 모두 복소수 값을 가지므로, 위 방정식은 실수부와 허수부로 나뉘어 \vec{m}\vec{U}에 대한 연립 방정식을 형성한다.

특별히 감쇠가 없는 순수 탄성(purely elastic) 등방성 매질의 경우, 느리기 벡터의 실수부(\vec{m}^{re})와 허수부(\vec{m}^{im})는 서로 수직이다.

\vec{m}^{re} \cdot \vec{m}^{im}=0

이는 파동의 진행 방향(\vec{m}^{re} 결정)과 진폭의 감쇠 방향(\vec{m}^{im} 결정)이 서로 수직임을 의미한다. 또한 다음 관계식이 성립한다:

|\vec{m}^{re}|^{2} = \frac{1}{V^2}+|\vec{m}^{im}|^2

(V는 P파 또는 S파의 속도이다.)

|\vec{m}^{im}| 의 크기는 소멸파의 주파수 정규화된 진폭 감쇠율을 나타내며, 소멸파의 속도(\frac{1}

)는 |\vec{m}^{im}| 이 증가함에 따라 매질의 속도 V에서 0까지 감소한다.

이제 수직축에 대해 횡등방성(transversely isotropic, VTI)인 매질을 고려해 보자. 이 모델은 방위각(azimuthally) 방향으로는 등방성이므로, 모든 수직 평면은 동일하다. 따라서 느리기 벡터를 [ x_{1} , x_{3} ] 좌표평면에서 다루는 것으로 충분하다 (m_2 = 0). 파동이 x_1 방향으로 진행하고 x_3 방향으로 감쇠한다고 가정하면, 느리기 벡터는 다음과 같이 단순화된다:

\vec{m}^{re}=\{m_{1}^{re},0,0\}, \vec{m}^{im}=\{0,0,m_{3}^{im}\}

이 경우 평면파는 다음과 같이 표현된다:

u_{n} = U_{n}e^{i\omega(m_{1}x_{1}-t)-\omega m_{3}x_{3}}

VTI 모델의 강성 텐서(stiffness tensor)와 위에서 단순화된 느리기 벡터를 일반적인 크리스토펠 방정식( c_{ijkl}m_{j}m_{l}-\rho\delta_{ik}=0 , 여기서 \delta_{ik}크로네커 델타)에 대입하면 다음 세 가지 방정식을 얻는다:

[c_{11}(m_{1}^{re})^{2}-c_{55}(m_{3}^{im})^{2}-\rho]U_{1}+i(c_{13}+c_{55})m_{1}^{re}m_{3}^{im}U_{3}=0 --- (1)

[c_{66}(m_{1}^{re})^2-c_{55}(m_{3}^{im})^2-\rho]U_2=0 --- (2)

i(c_{13}+c_{55})m_{1}^{re}m_{3}^{im}U_{1}+[c_{55}(m_{1}^{re})^{2}-c_{33}(m_{3}^{im})^{2}-\rho]U_{3}=0 --- (3)

식 (2)는 SH파(수평 전단파)에 해당하는 소멸파를 설명한다. SH파의 편광 벡터(U_2)는 파동의 진행 평면인 [x_{1}, x_{3}]에 수직이다. 이 식으로부터 SH파의 수평 느리기 성분(m_1)과 수직 감쇠 성분(m_3) 사이의 관계를 얻는다 (표기의 단순화를 위해 m_1^{re} \rightarrow m_1, m_3^{im} \rightarrow m_3 로 사용):

c_{66}m_{1}^{2}-c_{55}m_{3}^{2}-\rho =0

이를 m_1^2에 대해 정리하면 다음과 같다:

m_{1}^{2} = \frac{\rho}{c_{66}} + \frac{c_{55}}{c_{66}}m_{3}^{2} = \frac{1}{V_{hor,SH}^{2}}+\frac{c_{55}}{c_{66}}m_{3}^{2}

(여기서 V_{hor,SH} = \sqrt{\frac{c_{66}}{\rho}} 는 균질 매질에서 SH파의 수평 속도이다. 이는 또한 V_{S0}=\sqrt{\frac{c_{55}}{\rho}} (수직 전단파 속도)와 톰슨(Thomsen) 비등방성 파라미터 \gamma = \frac{c_{66}-c_{55}}{2c_{55}}를 사용하여 V_{hor,SH} = V_{S0}\sqrt{1+2\gamma} 로 표현될 수 있다.)

\frac{c_{55}}{c_{66}} = \frac{1}{1+2\gamma} 이므로, 등방성 매질(\gamma=0)에 비해 \gamma > 0인 일반적인 경우, 주어진 m_1 값에 대해 m_3^2 값이 증가하여 진폭 감쇠가 더 커진다.

한편, 식 (1)과 (3)은 P파(종파)와 SV파(수직 전단파)에 해당하는 소멸파를 함께 설명한다. 이 두 방정식은 변위 벡터 \vec{U} = (U_1, 0, U_3)의 성분 U_1U_3를 연관시킨다. 일반적으로 이 두 방정식은 실수 변위 벡터 \vec{U}에 대해 동시에 만족하는 해를 찾기 어렵다. 이는 물리학적으로 수평(U_1) 편광 성분과 수직(U_3) 편광 성분 사이에 위상 변화가 발생하여, 소멸파의 편광이 직선이 아닌 타원 형태(elliptical polarization)가 됨을 의미한다.

등방성 매질의 경우 이 위상차가 90도인 점에 착안하여, VTI 매질에서도 유사하게 가정하고 U_1을 실수, U_3를 순허수(U_3 = i|U_3|)로 설정하여 식을 단순화할 수 있다. (편광 성분들 사이의 비율만이 주어지므로 이러한 설정은 언제나 가능하다.) 그러면 식 (1)과 (3)은 다음과 같은 실수 방정식으로 변환된다:

(c_{11}m_{1}^{2}-c_{55}m_{3}^{2}-\rho)U_{1}-(c_{13}+c_{55})m_{1}m_{3}|U_{3}|=0

(c_{13}+c_{55})m_{1}m_{3}U_{1}+(c_{55}m_{1}^{2}-c_{33}m_{3}^{2}-\rho)|U_{3}|=0

이 연립 선형 방정식이 U_1|U_3|에 대해 0이 아닌 해(non-trivial solution)를 가지려면 계수 행렬의 판별식이 0이어야 한다. 이 조건으로부터 P파와 SV파 소멸파의 느리기 성분 m_1m_3 사이의 최종 관계식을 얻는다:

(c_{11}m_{1}^{2}-c_{55}m_{3}^{2}-\rho)(c_{55}m{1}^{2}-c_{33}m_{3}^{2}-\rho)+(c_{13}+c_{55})^{2}m_{1}^{2}m_{3}^{2}=0

2. 2. SH-파의 소멸파 해

SH-파(수평 전단파)의 편광벡터는 파동의 진행 평면인 [x_{1}, x_{3}]에 수직하다.[1] SH-파의 slowness 벡터(느림 벡터)의 수평 성분(m_{1})과 수직 성분(m_{3}) 사이에는 다음 관계식이 성립한다.[1]

c_{66}m_{1}^{2}-c_{55}m_{3}^{2}-\rho =0

여기서 c_{66}c_{55}는 매질의 탄성 계수 성분이고, \rho는 밀도이다.

이 식으로부터 slowness 벡터의 수평 성분(m_{1})은 다음과 같이 표현할 수 있다.[1]

m_{1}^{2} = \frac{1}{V_{hor,SH}^{2}}+\frac{c_{55}}{c_{66}}m_{3}^{2} = \frac{1}{1+2\gamma}(\frac{1}{V_{S0}^{2}+m_{3}^{2}})

이때 각 변수는 다음과 같이 정의된다.[1]

  • V_{hor,SH} = \sqrt{\frac{c_{66}}{\rho}} = V_{S0}\sqrt{1+2\gamma} : 균질한(homogeneous) SH-파의 수평 속도.
  • \gamma=\frac{c_{66}-c_{55}}{2c_{55}} : Thomsen 이방성 파라미터. 매질의 이방성 정도를 나타낸다.
  • V_{S0}=\sqrt{\frac{c_{55}}{\rho}} : 전단파(S파)의 수직 속도.


등방성 매질의 경우, SH-소멸파의 속도는 V_{hor,SH} 보다 |m_{3}| 만큼 작았다. 일반적으로 \gamma 는 0보다 크며, 이는 주어진 m_{1} 값에 대해 m_{3}^{2} 값을 증가시키는 효과를 가진다. 결과적으로, 이방성 매질에서는 등방성 매질에 비해 진폭 감쇠 요인이 증가하여 SH-소멸파의 감쇠가 더 빠르게 일어난다.[1]

2. 3. P-파와 SV-파의 소멸파 해

P-파SV-파는 특정 조건에서 매질 내에서 진행하면서 진폭이 급격히 감쇠하는 소멸파를 형성할 수 있다. 이러한 소멸파는 파동의 전파 방향에 수직인 성분과 수평인 성분, 즉 편광 성분 사이에 위상 차이가 발생하기 때문에 일반적으로 단순한 직선 편광이 아닌 타원이나 원과 같은 비선형적인 편광 특성을 나타낸다.

매질의 물리적 성질이 모든 방향으로 동일한 등방성 매질에서는 이 위상 변화가 90도로 일정하게 나타난다. 그러나 방향에 따라 성질이 달라지는 이방성 매질에서는 위상 변화가 90도가 아닐 수 있으며, 매질의 이방성 정도와 파동의 전파 방향에 따라 복잡하게 변한다. 이방성 매질에서 P-파와 SV-파 소멸파의 복잡한 거동을 이해하기 위해, 이방성이 상대적으로 약하다고 가정하는 '약한 이방성 근사' 방법을 사용하여 그 특성을 분석할 수 있다. 이 근사법을 통해 이방성이 소멸파의 감쇠율과 편광 특성에 미치는 영향을 파악할 수 있다.

2. 3. 1. P-파의 약한 이방성 근사

m_{1} m_{3} 에 대한 정확한 표현은 간단하지 않다. 하지만 P-파에서 |m_{1}| |m_{3}| 보다 약간 작다고 가정하면 다음과 같이 근사할 수 있다.

m_{1}^{2} = \frac{1}{V_{hor}^{2}}+m_{3}^{2}(1-4\epsilon+2\delta)-2m_{3}^{4}V_{P0}^{2}(\epsilon-\delta)

여기서 V_{hor} = V_{P0}\sqrt{1+2\epsilon} 이다.

만약 매질이 등방성이라면 \epsilon=\delta=0 이므로, m_{1}^{2}=\frac{1}{V_{P0}^{2}}+m_{3}^{2} 이 된다. 이 경우, 수직 slowness( m_{3} )가 증가하면 수평 slowness( m_{1} )도 단조롭게 증가한다. 이는 소멸파의 진폭이 수직 방향으로 더 빠르게 감쇠한다는 것을 의미한다.

이방성 매질에서 \epsilon \delta V_{hor} m_{3}^{2} 항에 큰 변화를 주고, m_{3}^{4} 항이 순수하게 이방성을 나타낸다고 가정하면, 위 식은 다음과 같이 정리될 수 있다.

\frac{m_{1}^{2}}{\frac{1}{V_{P0}^{2}}+m_{3}^{2}} = 1-2\epsilon-2m_{3}^{2}V_{P0}^{2}(\epsilon-\delta)

m_{3}V_{P0} 의 값이 작은 소멸파, 즉 진폭 감쇠가 작은 경우에는 위 식의 이방성 성분이 주로 \epsilon 에 의해 결정된다.

일반적인 TI(Transversely Isotropic) 모델에서는 \epsilon > 0, \epsilon > \delta 인 성질을 가진다. 따라서 이방성 성분은 주어진 수직 slowness( m_{3} )에 대해 수평 slowness( m_{1} )를 감소시킨다. 반대로 생각하면, 주어진 수평 slowness( m_{1} )에 대해서 이방성 성분은 수직 slowness( m_{3} )를 증가시키게 되며, 이는 수직 방향으로 진폭 감쇠가 더 크게 일어남을 의미한다.

2. 3. 2. SV-파의 약한 이방성 근사

P파와 유사한 과정을 거쳐 SV파에 대한 방정식은 다음과 같이 정리할 수 있다.

m_{1}^{2} = \frac{1}{V_{S0}^{2}}+m_{3}^{2}(1+2\sigma)+2m_{3}^{4}V_{S0}^{2}\sigma

이때, 톰센(Thomsen) 파라미터 사이의 관계식 \rho = (V_{P0}^{2}/V_{S0}^{2})(\epsilon-\delta) 를 이용하면 식은 다음과 같이 표현할 수도 있다.

m_{1}^{2} = \frac{1}{V_{S0}^{2}}+m_{3}^{2}(1+2\sigma)+2m_{3}^{4}V_{P0}^{2}(\epsilon-\delta)

이방성은 균질(homogeneous) 매질에서의 SV파의 수평 속도에는 영향을 주지 않는다. 따라서 수평 속도는 수직 속도 V_{S0} 와 같다.

일반적으로 톰센 파라미터 \sigma 는 0보다 큰 값을 가지며, 이는 수직 느리기(slowness) 성분 m_{3} 를 줄이는 효과를 낸다. 결과적으로, 고정된 수평 느리기 성분 m_{1} 에 대해 진폭감쇠 효과가 발생한다.

3. 소멸파의 활용

감쇠파는 그 자체로 에너지를 원거리까지 전달하지는 않지만, 특정 조건 하에서 유용하게 활용될 수 있다. 감쇠파의 실용적인 응용은 크게 두 가지 방식으로 나눌 수 있다.[9]

첫 번째 방식은 감쇠파가 존재하는 공간 영역 내에서 파동과 관련된 에너지를 사용하여 다른 현상을 유발하는 것이다. 예를 들어, 전반사가 일어날 때 경계면 너머로 스며드는 감쇠파를 이용하여 표면 근처의 물질을 분석하거나 특정 반응을 유도하는 기술들이 있다. 전반사 형광 현미경(TIRFM)은 이러한 원리를 이용하는 대표적인 예시이다.

두 번째 방식은 감쇠파를 이용하여, 전파하는 파동이 직접 통과할 수 없는 영역을 사이에 두고 두 매질 간의 에너지나 입자를 전달하는 것이다. 전파파 해가 허용되지 않는 중간 영역이 있더라도 감쇠파를 통해 두 매질을 결합할 수 있는데, 이를 일반적으로 감쇠파 결합(Evanescent wave coupling)이라고 부른다.[9] 이는 양자 역학에서의 양자 터널링 현상과 유사한 원리로 설명될 수 있다. 감쇠파 결합은 본질적으로 근거리장 상호작용과 동일하며, 부분적으로 반사하는 표면 내의 유도된 전류 및 전하와 관련된다.

감쇠파 결합의 원리는 광섬유 기술에서 두 개의 광 도파관 사이의 빛 에너지를 전달하는 광섬유 분배기나 광섬유 탭핑 장치, 또는 마이크로파 공학에서의 지향성 결합기 등에 활용된다. 또한, 좌절된 전반사(FTIR) 현상도 감쇠파 결합의 고전적인 예시 중 하나이다.

최근에는 그래핀을 기반으로 한 브래그 격자(1차원 광자 결정)를 제작하고, 프리즘 결합 기술을 사용하여 주기적 구조에서 표면 전자기파(감쇠파의 일종)를 여기시키는 연구도 진행되었다.[6]

이처럼 감쇠파는 광학, 음향학, 전기 공학, 양자 역학 등 다양한 분야에서 그 독특한 물리적 특성을 바탕으로 응용되고 있으며, 특히 현미경, 센서, 광통신 부품, 초고해상도 이미징 기술 등에서 중요한 역할을 한다.

3. 1. 광학 및 음향학에서의 활용

광학음향학 분야에서 감쇠장은 매질을 통과하는 파동이 경계면에서 전반사를 겪을 때 형성된다. 이는 파동이 임계각보다 큰 각도로 경계면에 입사할 때 발생하는 현상이다.[4][5] 감쇠장이 존재하는 이유는 전기장, 자기장 또는 음향파의 압력 구배가 경계면에서 불연속적일 수 없기 때문이다. 만약 감쇠파가 없다면 이러한 물리량들이 경계면에서 불연속적인 값을 갖게 될 것이다.

광학 분야에서 전자기 감쇠파는 다양한 방식으로 활용된다. 예를 들어, 실험 환경에서 미세 입자에 광학적 복사 압력을 가하거나, 원자 등을 매우 낮은 온도로 냉각시키는 데 사용될 수 있다. 또한, 생물학적 세포나 단일 단백질 및 DNA 분자와 같이 매우 작은 대상을 관찰하는 현미경 기술, 특히 전반사 형광 현미경(TIRFM)에서 핵심적인 역할을 한다. TIRFM은 전반사 시 발생하는 감쇠파를 이용하여 표면 근처의 형광 물질만을 선택적으로 여기시켜 고해상도 이미지를 얻는 기술이다.[15]

광섬유 내부에서 발생하는 감쇠파는 외부 환경 변화를 감지하는 센서, 예를 들어 가스 센서 등으로 응용될 수 있다. 또한, 감쇠파는 감쇠 전반사(ATR)라는 적외선 분광법 기술에서도 중요한 역할을 한다. ATR 분광법은 감쇠파를 이용하여 샘플 표면의 화학적 조성이나 구조를 분석하는 데 널리 사용된다.

현미경 기술 분야에서는 감쇠파에 담긴 정보를 활용하여 기존의 회절 한계를 뛰어넘는 초고해상도 이미지를 얻으려는 연구가 진행 중이다. 일반적인 광학 시스템은 전파하는 빛(전파파)만을 감지하지만, 감쇠파는 물체의 더 미세한 정보를 담고 있다. 초렌즈나 근거리장 주사 광학 현미경(NSOM)과 같은 기술은 이러한 감쇠파를 포착하여 회절 한계를 극복하고자 하지만, 감쇠파를 얼마나 정밀하게 측정할 수 있는지에 따라 성능이 제한된다.[7] 감쇠파를 이용하는 시스템의 해상도(분해 가능한 최대 파수)는 물체와 센서 사이의 거리 및 센서의 품질 계수와 관련이 있으며, 대략적으로 해상도는 거리에 반비례하고 센서 품질 계수의 로그에 비례하는 관계를 가진다. 이는 초고해상도를 얻기 위해서는 센서를 대상에 매우 가깝게 접근시키는 것이 중요함을 시사한다.

파장 단위로 표시된, 입사각에 따른 감쇠파의 1/e-침투 깊이 도표(굴절률별). 입사각이 임계각에 가까워지거나 굴절률 차이가 작을수록 침투 깊이가 깊어진다.


더 일반적으로 감쇠파의 응용은 두 가지 방식으로 분류할 수 있다. 첫째는 감쇠파가 존재하는 영역 내의 에너지를 이용하여 다른 현상을 유발하는 경우이다(예: 전반사 형광 현미경). 둘째는 감쇠파를 통해, 전파하는 파동이 직접 통과할 수 없는 영역을 사이에 두고 두 매질 간의 에너지나 입자를 전달하는 경우이다. 이를 감쇠파 결합이라고 하며, 양자 터널링과 유사한 원리이다.

감쇠파 결합의 고전적인 예는 좌절된 전반사(FTIR)이다. 전반사가 일어나는 매질 표면 가까이에 다른 매질을 가져다 놓으면, 감쇠장이 두 번째 매질과 상호작용하여 일부 에너지가 두 번째 매질로 전달되어 전반사가 완전하게 일어나지 않게 된다. 이러한 원리는 두 광 도파관을 가깝게 배치하여 한쪽의 감쇠장이 다른 쪽 도파관에 파동을 유도하는 광섬유 분배기나 광섬유 탭핑 장치에도 사용된다. 마이크로파 영역에서는 이를 지향성 결합기라고 부른다.

3. 2. 전기 공학에서의 활용

전기 공학 분야에서 감쇠파는 주로 안테나 주변의 특정 영역에서 중요한 역할을 한다. 무선 안테나 파장의 약 3분의 1 이내에 해당하는 근거리장 영역에서 감쇠파가 발견된다. 안테나가 정상적으로 작동할 때, 전자기장을 주변 근거리장 영역으로 방출하게 되는데, 이때 방출된 전자기 에너지의 일부는 안테나로 다시 흡수되고 나머지는 전자기파(EM파) 형태로 공간으로 방사된다. 이 근거리장 영역에서의 감쇠파 특성 분석은 안테나 설계 및 전자기파 전파 이해에 중요하다.

또한, 감쇠파는 '감쇠파 결합'이라는 현상을 통해 응용될 수 있다. 대표적인 예로, 장치에 무선으로 전력을 공급하는 기술에 감쇠파 결합 원리가 활용된다.[12][13][14] 이는 전선 없이 에너지를 전달하는 방식으로, 다양한 전자기기의 충전 및 작동 방식에 혁신을 가져올 잠재력을 지닌다.

한편, 근접한 거리에서 발생하는 감쇠파 간의 상호작용은 전자기 호환성(EMC) 문제의 원인이 되기도 한다. 즉, 의도치 않은 전자기 에너지 전달이나 간섭을 일으킬 수 있으므로 전자 기기 설계 시 고려해야 할 요소이다.

3. 3. 양자 역학에서의 활용

양자역학에서 슈뢰딩거 방정식의 감쇠파 해는 파동 역학적 터널링 현상을 설명하는 데 사용된다. 이는 감쇠파가 전파파의 전파가 허용되지 않는 공간 영역을 통해 입자나 에너지가 전달될 수 있도록 하는 감쇠파 결합의 한 예시로 볼 수 있다.

또한 감쇠파는 현미경 기술, 특히 회절 한계를 극복하는 초고해상도 이미징 분야에서 중요한 역할을 한다. 물체에서 방출되는 빛에는 멀리까지 전파되는 전파파와 표면 근처에 국한된 감쇠파가 모두 포함된다. 일반적인 광학 현미경은 전파파 정보만을 사용하기 때문에 빛의 파장보다 작은 구조를 구분하기 어려운 회절 한계에 부딪힌다.

하지만 초렌즈나 근거리장 주사 광학 현미경(NSOM)과 같은 기술들은 물체 표면에 매우 가깝게 접근하여 감쇠파에 담긴 고해상도 정보를 포착함으로써 회절 한계를 넘어선 이미지를 얻을 수 있다.[7] 이러한 시스템의 해상도 성능은 감쇠파를 얼마나 정밀하게 측정할 수 있는지에 따라 결정되며, 그 한계는 다음과 같은 관계로 나타낼 수 있다.

: k \propto \frac{1}{d} \ln \frac{1}{\delta},

여기서 k는 분해 가능한 최대 파수, d는 물체와 센서 사이의 거리, \delta는 센서의 품질을 나타내는 척도이다. 이 관계식은 초고해상도를 달성하기 위해서는 센서를 관찰 대상에 최대한 가깝게 위치시키는 것이 중요함을 시사한다.

4. 소멸파 결합



소멸파 결합(evanescent wave coupling)은 두 매질 사이의 공간 영역에서 파동의 전파가 허용되지 않더라도, 각 매질 내의 소멸파(감쇠파)가 상호작용하여 두 매질 간에 에너지나 입자를 전달하는 현상을 말한다. 이는 양자역학에서의 양자 터널링 현상과 유사하게 설명될 수 있다. 특히 광학 분야에서는, 전파하는 파동에 해당하는 소멸장이 물리적으로 중첩되어 두 파동 간의 결합이 일어나는 것을 의미한다.[9]

소멸파 결합의 고전적인 예는 좌절된 전반사(FTIR, Frustrated Total Internal Reflection)이다. 전반사가 일어나는 조건에서, 첫 번째 매질의 경계면에 생성된 소멸장이 매우 가까운 거리에 있는 다른 두 번째 매질의 소멸장과 중첩되면, 전반사가 방해받고 일부 에너지가 두 번째 매질로 전달된다.

또 다른 중요한 응용은 광섬유 결합이다. 두 개의 광 도파관(예: 광섬유 코어)을 서로 매우 가깝게 배치하면, 한 광섬유에서 전파하는 빛이 생성하는 소멸장이 인접한 다른 광섬유에 영향을 주어 빛 에너지를 전달할 수 있다. 이러한 원리는 광섬유 분배기나 광섬유 탭핑(fiber tapping)에 사용된다. 무선 주파수나 광 주파수 영역에서 이러한 장치를 지향성 결합기(directional coupler)라고 부르기도 한다.

이러한 소멸파 결합은 본질적으로 근거리장(near-field) 상호작용과 같다. 관련된 소멸장은 주로 전기적(용량성) 또는 자기적(유도성) 특성을 가지며, 이는 원거리장(far-field)의 전파하는 파동과는 구별된다. 양자역학적 관점에서는 이러한 파동 함수의 상호작용을 입자의 양자 터널링으로 설명할 수 있다.

소멸파 결합은 다양한 분야에서 활용된다.


  • 광학 및 나노광학 소자: 도파관 센서, 프리즘 커플러와 같은 결합기[10], 유전체 마이크로스피어 공진기 여기 등에 사용된다.
  • 특이 광 투과(EOT, Extraordinary Optical Transmission): 금속 박막의 주기적인 나노 구조를 통한 빛의 투과 현상을 설명하는 이론에서 중요한 역할을 한다.[11]
  • 전자기 호환성(EMC): 근접장 상호작용으로서 소멸파 결합은 전자기기 간의 간섭 문제와 관련될 수 있다.
  • 무선 전력 전송: 근거리에서 장치에 무선으로 전력을 공급하는 기술에 응용된다.[12][13][14]
  • 전반사 형광 현미경(TIRF, Total Internal Reflection Fluorescence Microscopy): 전반사 시 발생하는 소멸파를 이용하여 표면 근처의 형광 물질만을 선택적으로 여기시켜 관찰하는 기술이다. 이는 생물학적 샘플의 표면 특성 연구에 유용하다.[15]

5. 회절 한계 극복과 초고해상도 이미징

현미경 기술에서 감쇠파에 포함된 정보를 활용하는 시스템은 초고해상도 이미지를 생성하는 데 사용될 수 있다. 일반적인 물질은 전파(propagating wave)와 감쇠파(evanescent wave)를 모두 방출한다. 하지만 기존의 광학 시스템은 전파파의 정보만 포착하므로 회절 한계라는 물리적 제약에 부딪힌다.[7]

회절 한계는 빛의 파동적 성질 때문에 발생하는 현상으로, 렌즈 등을 통과한 빛이 퍼지면서 미세한 구조를 구분하는 능력을 제한한다. 이론적으로 한 점(\delta(x))에서 나오는 빛은 모든 공간 주파수, 즉 파수(k_x) 성분을 포함한다 (\hat{f}(k_x)=1). 그러나 일반적인 광학 시스템은 전파파만 감지할 수 있으므로, 특정 차단 파수(k_c = \omega/c)보다 큰 고주파 성분(감쇠파)은 전달되지 못하고 소실된다 (\hat{f}_\mathrm{cut}(k_x)). 결과적으로 이미지는 원래의 점이 아니라 파장(\lambda)의 절반(d \approx \lambda/2 = \pi/k_c) 정도 크기로 퍼져 보이게 되며, 이것이 해상도의 근본적인 한계이다.

반면, 초렌즈(superlens)나 근거리장 주사 광학 현미경(NSOM)처럼 감쇠파에 담긴 정보를 활용하는 시스템은 이러한 회절 한계를 넘어설 수 있다. 감쇠파는 매질 경계면 근처에 국한되어 전파되지 않고 거리에 따라 세기가 급격히 감소하지만, 회절 한계로 인해 소실되는 고주파(높은 파수) 정보를 풍부하게 담고 있다. 따라서 감쇠파를 효과적으로 검출하고 분석하면, 기존 광학 현미경의 해상도 한계를 뛰어넘어 나노미터 수준의 미세 구조까지 관찰하는 초고해상도 이미징이 가능해진다. 이론적으로 모든 감쇠파를 손실 없이 전달할 수 있다면 무한대의 해상도를 갖는 완전 렌즈(perfect lens)를 구현할 수 있다.

하지만 실제 감쇠파를 이용하는 데에는 한계가 있다. 감쇠파는 경계면에서 멀어질수록 그 세기가 지수 함수적으로 급격히 감소(e^{-\alpha y})하며, 특히 미세한 정보에 해당하는 높은 파수의 성분일수록 더 빠르게 소멸한다. 이 때문에 감쇠파 기반 초고해상도 시스템의 실제 해상도는 다음과 같은 관계식으로 표현되는 제약을 받는다.[7]

: k \propto \frac{1}{d} \ln \frac{1}{\delta}

여기서 k는 달성 가능한 최대 파수(해상도에 해당), d는 물체와 센서 사이의 거리, \delta는 센서의 품질 계수(quality factor)를 나타내는 척도이다. 이 관계식은 높은 해상도(k를 높이기)를 얻으려면 물체와 센서 간의 거리(d)를 최대한 줄이는 것이 결정적으로 중요함을 시사한다. 또한, 강력한 레이저 등을 사용하여 충분한 세기의 감쇠파를 확보하는 방법도 연구되고 있다.
