클로소이드

3. 수식

원곡선반경 R, 클로소이드 곡선길이를 L, C를 계수라 하면

:$\backslash frac\{1\}\{R\}\; =\; C\; \backslash cdot\; L$

식을 다음과 같이 정리하고, $\backslash frac\{1\}\{C\}$를 A²으로 나타낼 수 있다. A는 클로소이드 파라미터(clothoid parameter)라 한다.

:$R\; \backslash cdot\; L\; =\; \backslash frac\{1\}\{C\}$

:$R\; \backslash cdot\; L\; =\; A^2$

클로소이드는 프레넬 적분을 해석한 것이다.

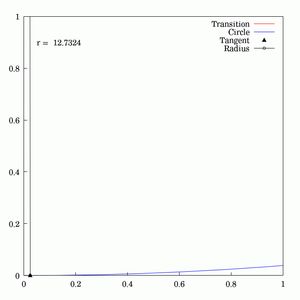

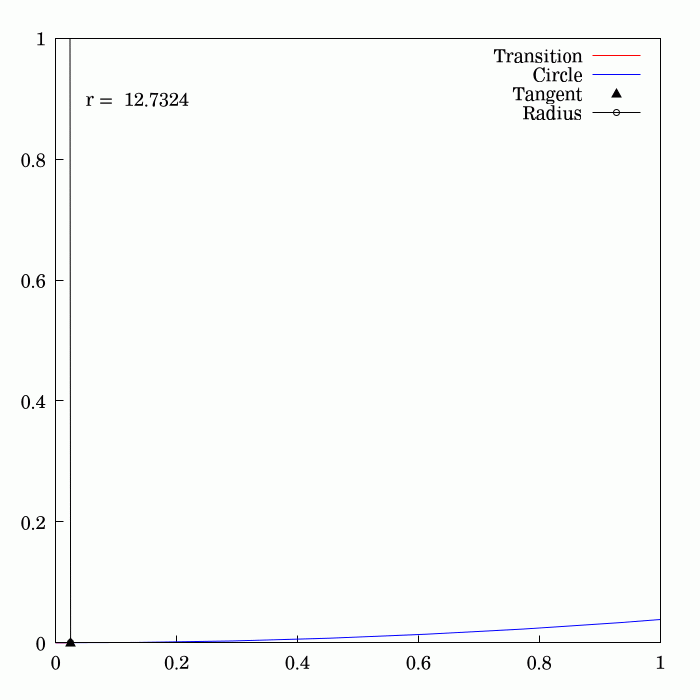

클로소이드 곡선은 곡률을 일정 비율로 변화시켰을 때 그려지는 궤적이다.^[22] 곡률 반경과 시점으로부터의 곡선 길이를 각각 $R$과 $L$이라고 할 때, 두 값의 곱은 상수가 된다.

:$RL=A^2$

$A$는 클로소이드 파라미터라고 불리며, 길이의 차원을 갖는 상수이다.

이 식에서, 무차원량 $r=R/A$ 및 $l=L/A$를 각각 정의하면, $rl=1$이 되어 $r$ 및 $l$의 기하학적 성질로부터, 실제 응용에는 스케일 인자로서 기능하는 $A$를 조절하는 것으로 충분하다.

이는 초등 기하학의 삼각형의 닮음과 같이, 많은 곡선 중에서 극히 드문 닮음 규칙을 갖는 곡선이다.

이 닮음 규칙을 이용하여 직선・원호・클로소이드 곡선의 복합적인 도로 노선 설계가 가능하게 된다.

시점의 좌표를 유클리드 공간상의 원점으로 하고, $x$축을 원점에서의 접선 방향으로 취하면, 무차원화된 좌표 $(x,y)$는 매개변수 $\{\backslash theta\}$와 이미 정의된 무차원화된 곡선 길이 $l$을 사용하여 다음과 같이 나타낼 수 있다.

:$x(l)=\{\backslash int\}\_\{0\}^\{l\}\{\backslash cos\}\backslash frac\{\{\backslash theta\}^2\}\{2\}d\{\backslash theta\},\{\backslash quad\}y(l)=\{\backslash int\}\_\{0\}^\{l\}\{\backslash sin\}\backslash frac\{\{\backslash theta\}^2\}\{2\}d\{\backslash theta\}$

본 식 중의 적분은 프레넬 적분으로 알려져 있다.

또한, $0$의 곡률을 갖는 것이 직선이고, 그렇지 않은 유한값으로 곡률을 고정한 것이 원이다.^[22]

== 프레넬 적분 표현 ==

원곡선반경 R, 클로소이드 곡선길이를 L, C를 계수라 하면

:$\backslash frac\{1\}\{R\}\; =\; C\; \backslash cdot\; L$

식을 다음과 같이 정리하고, $\backslash frac\{1\}\{C\}$를 A²으로 나타내서 표현할수도 있다. A를 클로소이드 파라미터(clothoid parameter)라 한다.

:$R\; \backslash cdot\; L\; =\; \backslash frac\{1\}\{C\}$

:$R\; \backslash cdot\; L\; =\; A^2$

클로소이드는 프레넬(Fresnel)의 적분을 해석한 것이다.

만약 $$a\; =\; 1$$ 이면, 이는 정규화된 오일러 곡선의 경우인데, 이 때 데카르트 좌표는 프레넬 적분(또는 오일러 적분)으로 주어진다.

$$\backslash begin\{align\}$$

C(L) &=\int_0^L\cos\left(s^2\right) \, ds\\

S(L) &= \int_0^L\sin\left(s^2\right) \, ds

\end{align}

클로소이드 곡선은 곡률을 일정 비율로 변화시켰을 때 그려지는 궤적이다.^[22] 곡률 반경과 시점으로부터의 곡선 길이를 각각 $R$과 $L$이라고 할 때, 두 값의 곱은 상수가 된다.

:$RL=A^2$

$A$는 클로소이드 파라미터라고 불리며, 길이의 차원을 갖는 상수이다.

시점의 좌표를 유클리드 공간상의 원점으로 하고, $x$축을 원점에서의 접선 방향으로 취하면, 무차원화된 좌표 $(x,y)$는 매개변수 $\{\backslash theta\}$와 이미 정의된 무차원화된 곡선 길이 $l$을 사용하여 다음과 같이 나타낼 수 있다.

:$x(l)=\{\backslash int\}\_\{0\}^\{l\}\{\backslash cos\}\backslash frac\{\{\backslash theta\}^2\}\{2\}d\{\backslash theta\},\{\backslash quad\}y(l)=\{\backslash int\}\_\{0\}^\{l\}\{\backslash sin\}\backslash frac\{\{\backslash theta\}^2\}\{2\}d\{\backslash theta\}$

본 식 중의 적분은 프레넬 적분으로 알려져 있다.

== 단위 클로소이드 ==

원곡선반경 R, 클로소이드 곡선길이를 L, C를 계수라 하면

:$\backslash frac\{1\}\{R\}\; =\; C\; \backslash cdot\; L$

식을 다음과 같이 정리하고, $\backslash frac\{1\}\{C\}$를 A²으로 나타낼수도 있다. A는 클로소이드 파라미터(clothoid parameter)라 한다.

:$R\; \backslash cdot\; L\; =\; \backslash frac\{1\}\{C\}$

:$R\; \backslash cdot\; L\; =\; A^2$

A = 1인 경우를 단위 클로소이드(unit clothoid)라고 하고 식으로는 다음처럼 나타낸다.

:$r\; \backslash cdot\; l\; =\; 1$

클로소이드 곡선은 곡률을 일정 비율로 변화시켰을 때 그려지는 궤적이다. 곡률 반경과 시점으로부터의 곡선 길이를 각각 $R$과 $L$이라고 할 때, 두 값의 곱은 상수가 된다.

:$RL=A^2$

$A$는 클로소이드 파라미터라고 불리며, 길이의 차원을 갖는 상수이다.

이 식에서, 무차원량 $r=R/A$ 및 $l=L/A$를 각각 정의하면, $rl=1$이 된다.

정규화된 오일러 스파이럴은 다음과 같이 표현될 수 있다.

$$\backslash begin\{align\}$$

x &= \int_0^L \cos \left(s^2\right) \,ds \\

y &= \int_0^L \sin \left(s^2\right) \,ds

\end{align}

또는 멱급수로 표현할 수 있다.

$$\backslash begin\{align\}$$

x &= \left . \sum_{i=0}^{\infty} \frac{(-1)^i}{(2i)!} \frac{s^{4i+1}}{4i+1} \right |_0^{L} &&=\sum_{i=0}^{\infty} \frac{(-1)^i}{(2i)!} \frac{L^{4i+1}}{4i+1} \\

y &= \left . \sum_{i=0}^{\infty} \frac{(-1)^i}{(2i+1)!} \frac{s^{4i+3}}{4i+3} \right |_0^{L} &&=\sum_{i=0}^{\infty} \frac{(-1)^i}{(2i+1)!} \frac{L^{4i+3}}{4i+3}

\end{align}

정규화된 오일러 스파이럴은 매개변수 L이 무한대에 접근함에 따라 극한에서 단일 점으로 수렴하며, 이는 다음과 같이 표현할 수 있다.

$$\backslash begin\{align\}$$

x^\prime &= \lim_{L \to \infty} \int_0^{L} \cos \left(s^2\right) \,ds &&= \frac{1}{2} \sqrt{\frac{\pi}{2}} \approx 0.6267 \\

y^\prime &= \lim_{L \to \infty} \int_0^{L} \sin \left(s^2\right) \,ds &&= \frac{1}{2} \sqrt{\frac{\pi}{2}} \approx 0.6267

\end{align}

정규화된 오일러 스파이럴은 다음과 같은 속성을 가진다.

$$\backslash begin\{align\}$$

2 R_c L_s &= 1 \\

\theta_s &= \frac{L_s}{2 R_c} = L_s ^2

\end{align}

그리고

$$\backslash begin\{align\}$$

\theta &= \theta _s\cdot\frac{L^2}{L_s^2} = L^2 \\

\frac{1}{R} &= \frac{d\theta}{dL} = 2L

\end{align}

== 3차 근사 ==

클로소이드 곡선은 프레넬(Fresnel)의 적분을 해석한 것으로, 다음과 같은 3차 함수식으로 간단히 나타낼 수 있다.

: $y\; =\; \backslash frac\{x^3\}\{6LR\}$

3. 1. 프레넬 적분 표현

3. 2. 단위 클로소이드

3. 3. 3차 근사

4. 응용

4. 1. 도로 및 철도 설계

4. 1. 1. 첨단 운전자 보조 시스템 (ADAS) 및 자동 운전

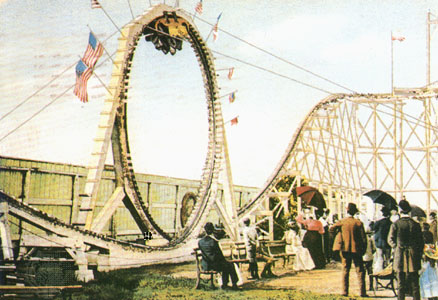

4. 2. 롤러코스터 설계

4. 3. 광학

4. 4. 기타 응용

5. 명칭

클로소이드 시점(직선에서 클로소이드로 진입하는 지점)은 KA(Klothoid Anfang), 클로소이드 종점(클로소이드에서 원호로 진입하는 지점)은 KE(Klothoid Ende)라고 쓴다. 코르누 나선, 오일러 나선/Euler spiral^영어 등으로도 불린다.
