방탄복
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
방탄복은 총알이나 파편 등으로부터 신체를 보호하기 위해 제작된 보호 장비이다. 1538년 방탄 조끼가 제작된 이후, 잉글랜드 내전 당시 아이언사이드 기병의 갑옷, 비단 직물, 면제배갑 등 다양한 형태로 발전해왔다. 19세기에는 머스킷의 등장으로 철제 갑옷이 관통되면서 갑옷 장인들은 적층 장갑 기술을 활용했고, 20세기에는 제1, 2차 세계 대전을 거치며 방탄복의 중요성이 커졌다. 현대 방탄복은 연질 방탄복과 경질 방탄복으로 구분되며, 케블라, 다이니마, 세라믹 등의 소재를 사용한다. 방탄복은 총탄의 충격을 완전히 막는 것이 아니라 충격을 분산시키는 역할을 하며, 착용 방식, 성능 기준, 법률 등 다양한 측면에서 규제 및 기준이 존재한다.
더 읽어볼만한 페이지
방탄복 | |
---|---|
개요 | |
![]() | |
![]() | |
종류 | 방탄 조끼 파편 보호복 |
설명 | |
목적 | 발사체의 충격으로부터 몸통을 보호 |
사용 | 군인, 경찰, 민간인 |
재료 | |
사용 재료 | 케블라 트와론 다이니마 세라믹 강철 폴리에틸렌 |
레이어 | 다양한 층으로 구성 |
성능 | |
보호 수준 | 다양한 수준의 위협에 대한 보호 제공 |
파편 보호 | 파편 보호복의 경우 파편으로부터 보호 |
휴대성 | 휴대 및 사용 용이성 |
유형 | |
유형별 보호 수준 | NIJ 표준에 따른 다양한 보호 수준 특정 탄환에 대한 저항력 |
특수 용도 | 특수 작전용 방탄복 폭탄 처리반용 방탄복 |
역사 | |
과거 | 금속판 갑옷 사용 제1차 세계 대전 중 파편 보호복 개발 |
현대 | 합성섬유 및 세라믹 복합재료 개발 방탄복의 경량화 및 성능 향상 |
윤리적 고려 사항 | |
논쟁 | 방탄복 사용과 관련된 윤리적 문제 |
무력 사용 | 법 집행 기관의 무력 사용 관련 문제 |
민간인 구매 | 민간인 방탄복 구매 및 소지 관련 문제 |
법률 및 규제 | |
규제 | 국가별 방탄복 판매 및 소지 규제 |
국제 규정 | 국제 규정의 존재 여부 |
기타 | |
착용 | 전신 보호는 방탄복과 함께 사용될 수 있음 방탄복의 효과를 최적화하기 위한 올바른 착용법 |
단점 | 방탄복 착용의 단점과 한계 열 스트레스 및 이동성 제한 |
2. 역사
방탄복은 총탄, 수류탄, 포탄 파편 등으로부터 신체를 보호하는 장비이다. 초기에는 권총탄이나 파편 방호가 주 목적이었으나, 현대에는 세라믹 플레이트를 장착하여 소총탄 방호도 가능하다.
비단은 화살을 막는 성질이 있어 고대부터 전투에 사용되었다. 전국 시대 일본 기병 복장이나 갑옷 안에 비단을 사용했고, 중국 원나라 시대에는 면이나 비단으로 만든 옷이 철 갑옷보다 화기에 강해 주류가 되었다.[118][119][120]
병인양요 이후 1871년 조선은 면제배갑을 개발했다. 신미양요에서 사용된 후 스미스소니언 박물관에 전시되었다가 한국에 반환되어 국립고궁박물관에 전시 중이다.
중세 말 머스킷 등장으로 철제 갑옷이 관통되자, 갑옷 장인들은 두께를 늘리거나 적층 장갑 기술로 대응했다. 머스킷 탄환 관통 여부가 중요해져 완성된 갑옷을 총으로 쏘는 ‘Proofing (armour)|시험갑옷영어’이 일반화되었다.
총기 발달로 전신 갑옷은 가치를 잃고 머리와 몸통만 보호하는 형태로 변화했다. 흉갑기병, 장갑 척탄병이 정예 부대로 등장했으나, 기관총 등장으로 가치를 잃었다.
1881년, 의사 조지 E. 굿펠로우는 비단 손수건이 총탄을 막는 것을 발견, 1887년 관련 논문을 발표했다.[121] 그는 비단 조끼를 제작해 총탄 방호 실험을 했다.[122][123]
1893년 시카고 시장 피격 사망 후, 성직자 카지미에르시 제글렌은 방탄 조끼 개발에 착수, 굿펠로우 연구 바탕으로 가벼운 방탄 조끼를 완성해 1897년 공개 시연했다. 이후 얀 슈체파닉과 공동 개발한 방탄 조끼는 스페인 국왕 알폰소 13세의 암살을 막았다.[123]
1914년 제글렌의 실크 방탄복은 달러로 800 (현재 가치 약 1만 5천 달러) 정도로 고가였으나, 흑색화약 사용 저속 총탄 방어에 충분했다. 1차 세계 대전 참호전에서는 철모와 철제 방탄복이 사용되었지만, 철제 방탄복은 무게와 방어력 문제로 특수 용도를 제외하고 폐기되었다.
1920년대 후반~1930년대 전반, 미국 범죄자들은 면화 채운 천 방탄복을 사용했다. 법 집행 기관은 .38 스페셜, .357 매그넘 탄을 장비했다.
2차 세계 대전에서 소련군 SN-42, 일본군 92식 방탄구 등 강철제 방탄복이 사용되었다. 영국군은 폭격기 승무원용 나일론 "flak jacket" 개발했다.
한국 전쟁에서 미 해병대는 나일론 M1951 방탄조끼 채택, 사상자 감소, 미군 표준 장비가 되었다.
베트남 전쟁 중 1967년, 소총탄 방어 T65-2 플레이트 캐리어 개발, 무거워 전장 인기는 없었다.
1980년대 미군 PASGT 방탄복에 듀폰 아라미드 섬유 케블러[124] 채용. 강철보다 강하고 가공 용이, 저렴,[125] 권총탄 방호 한계, 칼, 활 취약. 방검 목적 강화 수지, 금속 플레이트, 쇠사슬갑옷 병용. 수분 시 성능 저하, 방수 처리 필요, 물에 뜨지 않음.[125] 아라미드 섬유 난연성, 열 2차 피해 적음.[126]
2세대 방탄 섬유 "초고분자량 폴리에틸렌 섬유" (다이니마, 스펙트라)는 아라미드 섬유보다 내충격성, 내마모성 우수, 흡수 열화 없고, 가볍고 물에 뜨나, 열에 약함.[127] "트라우마 플레이트" 가공, 소총탄 저지 가능.[128]
소비에트 연방군 아프가니스탄 전쟁 (1978년-1989년) 경험 바탕 독자 방탄복 개발, 6Б1, 6Б2, 6Б3 등 스페츠나츠 공수군 장비.
1990년 프랑스 탄화규소, 탄화붕소 세라믹 플레이트 지급, 소총탄 방호. 세라믹계 하드 아머, 섬유계 소프트 아머 분화.
1991년 미국군 특수부대 레인저 바디 아머 세라믹 플레이트 삽입, 소총탄 방호. 미국 육군, 해병대 인터셉터 바디 아머 PALS 웨빙 부착, 장비 자유도, 무게 경량화.
2. 1. 초기 역사
1538년, 용병 출신인 프란체스코 마리아 델라 로베레 공작은 필리포 네그롤리(Filippo Negroli)에게 방탄 조끼 제작을 의뢰했다.[2] 1561년에는 신성 로마 제국 황제 막시밀리안 2세(Maximilian II, Holy Roman Emperor)가 자신의 갑옷을 총탄에 대해 실험한 기록이 있다.[2] 1590년 헨리 리 오브 디치리(Henry Lee of Ditchley)는 자신의 그리니치 갑옷(Greenwich armour)이 "권총에 견딜 수 있다"고 예상했으나, 실제 효과는 당시 논란이 되었다.[2]잉글랜드 내전(English Civil War) 당시 올리버 크롬웰(Oliver Cromwell)의 아이언사이드 기병은 두 겹의 갑옷판으로 구성된, 소총에 견딜 수 있는 로브스터 꼬리 투구(lobster-tailed pot helmet)와 흉갑(cuirass)을 장착했다.[3] 바깥쪽 층은 총알의 에너지를 흡수하도록 설계되었고, 더 두꺼운 안쪽 층은 추가적인 관통을 막았다.[3] 갑옷은 심하게 움푹 들어가더라도 여전히 사용 가능했다.[3]
비단 직물은 화살을 뚫지 못해 전투에 사용되었다. 전국 시대 일본 기병이 착용한 모이, 갑옷 아래에 착용하는 갑옷 직령도 비단으로 만들어졌다. 중국에서는 화약을 무기로 사용하기 시작한 원나라 시대부터 면이나 비단으로 만든 면아갑, 천면갑과 비단 셔츠가 철 갑옷보다 화기에 취약했기 때문에 주류가 되었다.[118][119][120]
이 면으로 만든 갑옷은 19세기까지도 사용되었다. 프랑스의 조선 공격에서 근대 화기에 대한 방어력이 열세라는 것이 밝혀지면서, 1871년 조선은 Myeonje baegab|면제배갑영어을 개발했다. 이 갑옷은 미군과의 전쟁에서 사용된 후 노획되어 2007년까지 스미스소니언 박물관에 전시되었으나, 한국에 반환되어 국립고궁박물관에 전시되고 있다.
중세 말기에 머스킷이 등장하면서 철제 갑옷이 관통되는 사례가 빈번해지자, 갑옷 장인들은 앞면을 두껍게 하고 뒷면을 얇게 하거나, 적층 장갑과 같은 기술을 사용하여 대응했다. 총이 대량으로 배치되면서 머스킷의 탄환이 관통하지 않는 것이 중요해지자, 완성된 갑옷을 총으로 쏘는 ‘Proofing (armour)|시험갑옷영어’을 실시하여 관통되지 않음을 증명하는 것이 일반화되었다.
2. 2. 19세기
1840년대 더블린의 한 재단사가 최초로 상업적으로 판매되는 방탄복 중 하나를 생산했다. 1847년 12월 ''코크 이그재미너''지는 그의 사업에 대해 보도했다.[4]1860년대, 1866년 프랑스의 조선 원정 이후 조선에서 면제배갑이 발명되었다. 흥선대원군은 서구 군대의 위협이 증가함에 따라 방탄복 개발을 명령했다. 김기두와 강윤은 면직물 10겹을 사용하면 총알로부터 보호할 수 있음을 발견했다. 이 조끼는 1871년 미국 조선 원정 당시 전투에서 사용되었다. 미 해군은 조끼 중 하나를 압수하여 미국으로 가져갔고, 2007년까지 스미스소니언 박물관에 보관되어 있었다. 이후 조끼는 한국으로 반환되어 현재 대중에게 공개 전시되고 있다.
간단한 방탄 장비는 때때로 범죄자들에 의해 제작되었다. 1880년, 네드 켈리가 이끄는 오스트레일리아 부시레인저 일당은 자신들만의 방탄복을 고안했다. 이 방탄복은 약 44kg의 무게였으며, 도난당한 쟁기날로 제작되었는데, 아마도 조잡한 야외 대장간에서, 그리고 아마도 대장장이의 도움을 받아 제작되었을 것이다. 원통형 투구와 앞치마를 갖춘 이 방탄복은 착용자의 머리, 몸통, 팔, 다리 위쪽을 보호했다. 1880년 6월, 네 명의 무법자들은 경찰과의 총격전에서 이 방탄복을 착용했고, 켈리는 방탄복에 최소 18발의 총알이 맞았음에도 살아남았다.[5]
1890년대, 미국의 무법자이자 총잡이였던 짐 밀러는 프락코트 안에 강철 흉갑을 방탄 장비의 일종으로 착용한 것으로 악명이 높았다.[6] 이 흉갑은 밀러를 두 번 구했으며, 권총과 엽총의 총알에 매우 강한 저항력을 보였다. 조지 A. "버드" 프레이저라는 보안관과의 총격전에서 이 흉갑은 보안관의 리볼버에서 발사된 모든 총알을 막아냈다.[7]

1881년, 툼스톤의 의사 조지 E. 굿펠로우는 파로 도박꾼 루크 쇼트에게 두 번 총을 맞은 찰리 스톰스가 가슴 주머니에 있던 비단 손수건에 총알 하나가 막혀 총알이 관통하지 못한 것을 알아챘다.[8][9] 그는 1887년 ''서던 캘리포니아 프랙티셔너''에 "총알에 대한 비단의 불침투성"이라는 제목의 논문을 발표하여 최초로 알려진 방탄 직물의 사례를 기록했다.[10] 그는 18~30겹의 비단을 사용하여 착용자를 관통으로부터 보호하는 감베송과 유사한 비단 조끼를 실험했다.[11]
카지미에시 제글렌은 굿펠로우의 연구 결과를 사용하여 19세기 말에 화약 권총의 비교적 느린 탄환을 막을 수 있는 비단 방탄 조끼를 개발했다. 1914년에 이 조끼는 개당 800달러였다.[12]
얀 슈체파닉이 1901년에 만든 비슷한 조끼는 공격자에게 총을 맞았을 때 알폰소 13세의 목숨을 구했다. 1900년까지 미국의 갱들은 자신을 보호하기 위해 800달러짜리 비단 조끼를 입었다.[13]
2. 3. 제1차 세계 대전
1914년에 카지미에르시 제글렌이 개발한 실크 소재의 방탄복은 800달러 (현재 가치로 약 15000USD) 정도로 고가였지만, 흑색화약을 사용하는 저속 총탄을 방어하는 데는 충분한 성능을 보였다. 이를 착용할 수 있었던 것은 소수의 정예 부대뿐이었다.[123]이 전쟁의 참호전에서는 기존의 가죽 재질의 헬멧 등을 대체하는 철모와 일부에서는 과거 흉갑 기병과 같은 철제 방탄복도 사용되었다. 전자는 이후 일반화되었지만, 후자는 소총탄을 견딜 수 있도록 두껍게 만들어져 무게가 30kg 정도나 되었다. 너무 무거워 행동을 방해할 뿐만 아니라 방어력도 불충분하여 특수 용도를 제외하고는 폐기되었다. 나폴레옹 시대와 크게 다르지 않았고, 총에 맞으면 관통될 가능성이 높아 아무런 의미가 없었다. 참호에서 착용하는 것도 무의미했다. 사실상 방탄복은 군에서 활용되지 않았고, 그 대가는 병사들이 치러야 했다.
2. 4. 전간기 (1918년 ~ 1939년)
1920년대 후반부터 1930년대 전반에 걸쳐 미국에서는 면화가 채워진 저렴한 천 방탄복이 범죄자들에게 사용되기 시작했다. 이 방탄복은 초속 약 약 304.80m/초 정도의 권총탄을 방어할 수 있었기 때문에, 법 집행 기관이 이에 대응하기 위해 .38 스페셜이나 .357 매그넘 탄을 장비하게 되었다.[19]2. 5. 제2차 세계 대전
소비에트 연방군의 SN-42나 일본 제국 육군의 92식 방탄구 등 일부에서 강철제 방탄복이 사용되었다. 금속은 총이 개발되기 이전부터 방호구 재료로 사용되어 왔으며, 섬유계 방탄 소재에 비해 내구성이 높다(티타늄의 경우 해수에서도 녹슬지 않는다)는 장점이 있지만, 무게가 다른 소재보다 무겁고, 탄환이 튀는 위험이 있으며, 방탄 성능이 낮고, 물에 뜨지 않는 등의 단점이 있었다. 또한, 영국군의 폭격기 승무원용으로 나일론을 사용한 대파편용 "flak jacket"이 개발되어 이후 군용 방탄복 개발에 큰 영향을 주었다. Flak은 "대공포"를 의미하는 독일어 "'''Fl'''ieger'''a'''bwehr'''k'''anone"의 약칭이다.2. 6. 1950년대 ~ 1970년대
한국 전쟁에서 미 해병대가 나일론 소재의 M1951 방탄조끼를 채택하여 병사들에게 지급한 결과, 사상자가 감소하였고, 이후 미군에서는 방탄조끼가 표준 장비가 되었다.베트남 전쟁 중인 1967년에는 세계 최초로 소총탄을 막을 수 있는 T65-2 플레이트 캐리어가 개발되었다. 이 방탄조끼에는 당시 치키플레이트라고 불렸던 세라믹 플레이트가 장착되어 저공 비행의 위험한 임무를 수행하는 헬기 승무원에게 배치되었으나, 매우 무거워서 전장에서는 인기가 없었다.
1970년대 이후, 엮은 케블라 외에도 DSM의 다이니마(Dyneema), 허니웰의 골드 플렉스(Gold Flex)와 스펙트라(Spectra), 데이진 아라미드의 트와론(Twaron), 피나클 아머의 드래곤 스킨(Dragon Skin), 그리고 토요보의 자일론(Zylon) 등 방탄 직물에 대한 여러 가지 새로운 섬유와 제조 방법이 개발되었다. 미군은 전투에서 병사들을 돕는 군견을 위한 방탄복을 개발했다.[29]
2. 7. 1980년대
1980년대 미국군이 채용한 PASGT 방탄복에는 듀폰(DuPont)사가 개발한 아라미드 섬유인 케블러[124]가 방탄 소재로 채용되었다. 이 소재는 강철의 수 배에 달하는 인장 강도를 가지고 있고, 열에도 강하며, 가공 및 봉제가 용이하고 저렴하다는 장점이 있다.[125] 그러나 방탄 능력은 권총탄을 막는 정도가 한계이며, 더 큰 위력을 가진 소총탄이나 가는 칼이나 활 등은 쉽게 통과한다. 방검 목적으로 사용되는 경우에는 강화 수지나 금속 플레이트를 사용하거나 체인메일(쇠사슬갑옷)을 병용한다. 수분을 포함하면 방탄 성능이 현저히 저하되기 때문에 방수 처리가 필요하고, 물에 뜨지 않는다는 단점이 있다.[125] 내마찰 효과가 높은 섬유로 짠 천을 여러 겹(수겹에서 수십겹) 겹침으로써 탄환의 에너지를 감소시키는 데 중점을 두고 있다. 마치 네트에 배구공을 쳐서 섬유가 주변으로 에너지를 분산시킴으로써 피해를 줄이는 것이다. 섬유만을 사용한 방탄복은 비교적 가볍고 움직임을 제한하지 않는다는 장점이 있다.아라미드 섬유의 큰 특징은 난연성이며, 자기 소화성을 가지고 있어 다른 유기 섬유처럼 용융되지 않고 탄화하기 때문에, 열에 의해 녹은 섬유가 피부에 달라붙는 등의 2차 피해 위험이 없다는 장점이 있다.[126] 따라서 차량이나 헬리콥터의 엔진룸 등 고온 부위의 방호에도 사용되고 있다.[125]
아라미드 섬유에 이은 제2세대 방탄 섬유로는 초고분자량 폴리에틸렌으로 만들어진 "초고분자량 폴리에틸렌 섬유"가 있으며, DSM사의 "다이니마"와 하니웰(Honeywell)사의 "스펙트라"가 유명하다. 아라미드 섬유를 뛰어넘는 내충격성·내마모성을 가지고 있으며, 더욱이 흡수로 인한 열화가 없고, 가볍고 물에 뜬다는 장점이 있지만, 열에 약하여 135도에서 용해된다는 단점이 있다.[127]
초고분자량 폴리에틸렌 섬유는 가공 방법에 따라 "소프트 아머"뿐만 아니라 "트라우마 플레이트"로도 사용할 수 있다. 특수한 온도 제어식 초고압 프레스 기계로 압착하여 경도가 높은 플라스틱 판 형태로 만들 수 있으며, 이 상태라면 소총탄의 저지도 가능하다.[128]
한편 소비에트 연방군도 아프가니스탄 전쟁 (1978년-1989년)에 참전하여 현지에서 게릴라전을 경험하고 고전하면서 독자적인 설계의 방탄복 개발에 착수하여, 6Б1, 6Б2, 6Б3 등 여러 가지 유형이 아프가니스탄 전쟁에서 전선에서 싸우는 스페츠나츠 공수군 병사들에게 장비되어 사용되었다. 실전을 거치면서 소비에트 연방군도 방탄복을 장비에 추가하는 현대화, 전투 능력 강화를 도모했다.
2. 8. 1990년대
1990년 프랑스에서 탄화규소와 탄화붕소 세라믹을 방탄 재료로 한 세라믹 플레이트가 일반 병사들에게 지급되기 시작했다. 이 판은 소총탄을 막을 수 있어, 일반 병사들의 생존율 향상에 기여했다. 그러나 섬유계 방탄 재료와 비교하면 무겁기 때문에, 세라믹계 방탄 재료는 중요 부위만 보호하는 하드 아머, 섬유계 방탄 재료는 다른 부위를 보호하는 소프트 아머로 분화되어 목적에 따라 병용하거나 따로 사용하는 경우가 많다.1991년 미국군 특수부대에서 채용된 레인저 바디 아머는 세라믹 플레이트를 앞뒤에 넣어, 이전까지 보병용으로 쓰이던 케블라 소재의 PASGT 베스트로는 불가능했던 소총탄 방호를 가능하게 했다.[115]
PASGT의 후속으로 미국 육군과 해병대에서 채용된 인터셉터 바디 아머에는 바디 아머로서는 최초로 PALS 웨빙이 꿰매어져 있다. 이에 따라 임의의 위치에 파우치류를 장착할 수 있어 장비의 자유도 향상에 기여하고 있다. 레인저 바디 아머에서 문제가 되었던 무게도 대폭 경량화되었다.
2. 9. 2000년대 이후
현대식 방탄복은 크게 소프트 아머와 하드 아머 두 가지로 나뉜다. 소프트 아머는 다이니마 또는 케블라와 같은 짠 직물로 만들어져 파편과 권총탄으로부터 보호해 준다. 하드 아머는 방탄판을 말하며, 소총탄 방호 기능을 제공한다.[115]
최근에는 세라믹 플레이트를 장착하여 돌격소총 등 소총탄 방어가 가능한 방탄복이 주류를 이루고 있다. 과거(1980년대까지)에는 기술적 한계와 전장 사상 원인(주로 포격, 수류탄 파편)으로 인해 소총탄이 아닌 권총탄이나 파편 방호 목적의 방탄복이 사용되었다.
1990년 프랑스에서 탄화규소와 탄화붕소 세라믹을 사용한 세라믹 플레이트가 일반 병사들에게 지급되기 시작하면서 소총탄 방호가 가능해졌고, 병사들의 생존율이 향상되었다. 세라믹계 방탄 재료는 무겁기 때문에 중요 부위만 보호하는 하드 아머, 섬유계 방탄 재료는 다른 부위를 보호하는 소프트 아머로 분화되어 사용된다.
1991년 미국군 특수부대에서 채용된 레인저 바디 아머는 세라믹 플레이트를 삽입하여 소총탄 방호를 가능하게 했다. 미국 육군과 해병대에서 채용된 인터셉터 바디 아머에는 PALS 웨빙이 꿰매어져 있어 장비 장착의 자유도가 향상되었고, 무게도 경량화되었다.
3. 성능 기준
경질 방탄 방탄판은 크게 세 가지 기본 유형으로 나뉜다. 세라믹 판 기반 시스템, 파편 방지 코팅(또는 백커)이 있는 강철판, 그리고 경질 섬유 기반 적층 시스템이다. 이러한 경질 방탄판은 독립적으로 사용하거나, "소프트 아머 백커"(plate backers)라고도 하는 소프트 아머 백커와 함께 사용하도록 설계할 수 있다.
많은 시스템에는 경질 세라믹 부품과 함께 사용되는 적층 섬유 재료가 포함된다. 산화알루미늄, 붕소 탄화물, 탄화규소 등 다양한 세라믹 재료가 사용된다.[35] 소총 방호의 경우, 초고분자량 폴리에틸렌을 크라톤 매트릭스와 고압 적층하는 것이 가장 일반적이다.
소형화기 방호판(SAPI) 및 미국 국방부의 향상된 SAPI 판은 일반적으로 이러한 형태를 갖는다.[36] 세라믹 판은 소총 방호에 사용되기 때문에 권총 방호용 방탄조끼보다 면적당 5~8배 무겁다. 소총 방탄복의 무게와 강성은 주요 기술적 과제이다. 밀도, 경도 및 충격 인성은 이러한 시스템을 설계할 때 균형을 이루어야 하는 재료 특성 중 일부이다. 세라믹 재료는 방탄에 탁월하지만, 파괴 인성이 좋지 않아 균열에 의한 파손을 제어해야 한다.[37] 따라서 많은 세라믹 소총 판은 복합재로, 타격면은 세라믹, 뒷면은 적층 섬유 및 수지 재료로 형성된다. 세라믹의 경도는 총알의 관통을 방지하고, 섬유 백킹의 인장 강도는 인장 파손을 막는다. 미국 군대의 소형화기 방호판은 이러한 판의 대표적인 예이다.

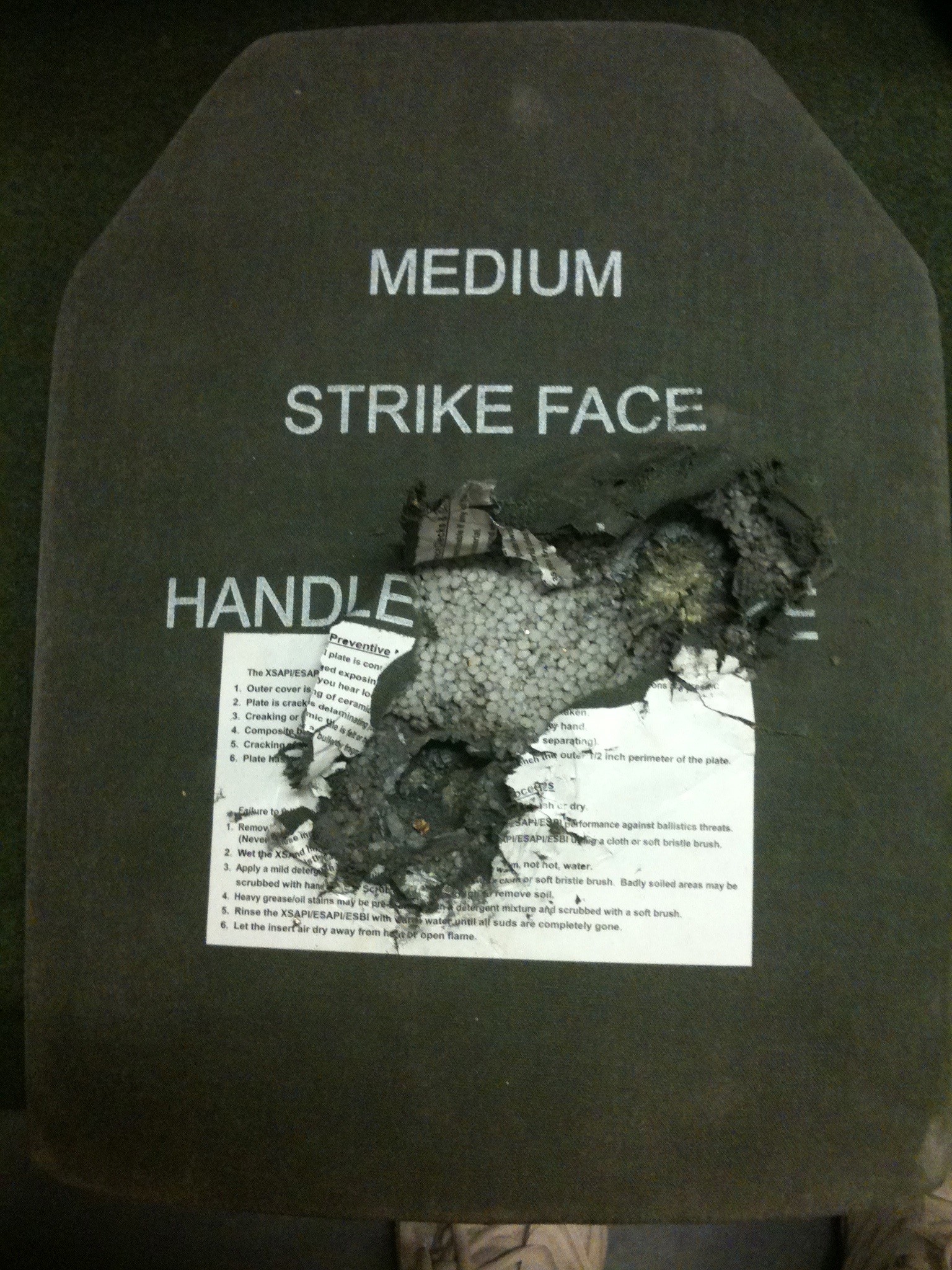

총알이 세라믹 판에 맞으면 충격 부근에 균열이 생겨 보호 기능이 저하된다. NIJ 0101.06 레벨 III 판은 7.62×51mm M80 볼 탄약 6발을 막아야 하지만,[38] 발사 간 최소 거리를 51mm로 규정하여, 이보다 가까우면 관통될 수 있다. 이를 해결하기 위해 세라다인[39] Model AA4 및 IMP/ACT(향상된 다중 타격 성능/첨단 복합 기술) 시리즈[40] 같은 일부 판은 타격면과 백커 사이에 스테인리스 스틸 균열 방지 장치를 삽입한다.[41] 이 층은 타격면의 균열을 충격 주변 영역으로 제한하여 다중 타격 능력을 향상시킨다.[42] NIJ IIIA 소프트 아머와 함께 사용하면 3.9lb IMP/ACT 판은 5.56×45mm M995 8발을, 약 1.91kg 판(예: MH3 CQB)은 5.56×45mm M995 10발 또는 7.62×39mm BZ API 6발을 막을 수 있다.[43][44]
피어싱 소총 탄환에 대한 표준은 명확하지 않다. 탄환의 관통은 표적 장갑의 경도와 유형에 따라 다르다. 연질 납심 및 구리 피복 탄환은 경질 재료를 관통하기에 너무 쉽게 변형되지만, 경질 장갑 관통용 소총 탄환은 텅스텐 탄화물 같은 고경도 코어 재료로 제조된다.[45] 다른 코어 재료는 납과 텅스텐 탄화물 사이의 효과를 보인다. AK-47/AKM 소총의 표준 탄약인 7.62×39mm M43은[46] Rc35 연강에서 Rc45 중경강까지의 경도를 가진 강철 코어를 갖지만, 탄환 코어의 경도는 단면 밀도보다 중요성이 낮아 텅스텐 탄화물 대신 텅스텐으로 만들어진 탄환이 더 많다.
탄환 코어의 경도가 증가하면 관통을 막기 위한 세라믹 도금량도 증가해야 한다. 소프트 발리스트와 마찬가지로 각 경질 코어 재료를 손상시키려면 최소한의 세라믹 재료 경도가 필요하지만, 장갑 관통탄에서는 탄환 코어가 변형되지 않고 침식된다.[47]
미국 국방부는 여러 경질 방탄판을 사용한다. 소형화기 방호판(SAPI)은 20kg/m²~30kg/m² 질량의 세라믹 복합재 판으로, "7.62mm M80 볼 보호" 텍스트가 있는 검은색 직물 커버를 가지며, 7.62×51mm M80 볼 3발을 막아야 한다. 세 번째 발사는 판을 사수 쪽으로 30도 기울여 발사한다. 이는 SAPI 시리즈 3발 방호 판에 공통적이다. 이후 향상된 SAPI(ESAPI) 사양이 개발되었다. ESAPI 세라믹 판은 "7.62mm APM2 보호" 텍스트가 있는 녹색 직물 커버, 35kg/m²~45kg/m² 밀도를 가지며, 경화 강철 코어 .30-06 AP(M2) 탄환을 막도록 설계되었다. 개정판에 따라 하나 이상을 막을 수 있으며, 2007년 1월 14일 CO/PD 04-19D 발행 이후 M2AP 3발을 막아야 한다. "REV." 텍스트와 문자로 구별된다. ESAPI 배치 후, 국방부는 이라크와 아프가니스탄에서 AP 발사체 위협을 인지하여 XSAPI 판을 배포했다. 12만 개 이상 조달되었지만,[48] AP 위협은 실현되지 않아 보관되었다. XSAPI 판은 7.62×51mm M993[50] 또는 5.56×45mm M995[51] 텅스텐 탄화물 장갑 관통탄 3발을 막아야 하며(세 번째 발사는 기울여 발사), "7.62mm AP/WC 보호" 텍스트가 있는 황갈색 커버로 구별된다.[52]
Cercom(현재 BAE 시스템즈), CoorsTek, 세라다인, TenCate Advanced Composites, Honeywell, DSM, Pinnacle Armor 등 여러 회사가 복합 세라믹 소총 방탄 재료를 개발 및 제조한다.[53]
러시아 연방의 방탄복 표준은 GOST R 50744-95에 명시되어 있으며, 보안 상황 차이로 미국 표준과 다르다. 7.62×25mm 토카레프 탄은 러시아에서 일반적인 위협이며 NIJ IIIA 소프트 아머를 관통할 수 있다.[54] 따라서 이러한 탄환에 대한 방호는 더 높은 표준을 필요로 한다.[55] GOST 방호 표준은 보호 및 둔탁 충격에서 NIJ 표준보다 엄격하다.[56]
예를 들어, 최고 보호 등급 GOST 6A는 5.1m 거리에서 발사된 7.62×54mmR B32 API 3발을 견디고, 뒷면 변형(BFD)이 16mm여야 한다. NIJ 레벨 IV 등급 장갑은 44mm BFD로 .30-06 또는 7.62×63mm M2AP 1발만 막아야 한다.[57]
911 테러 이후 아프가니스탄과 이라크에서 테러와의 전쟁 중 근접전과 강력한 폭탄을 이용한 매복 공격(IED)이 빈번해져 방탄복 개량이 요구되었다. 미국군은 SAPI보다 세라믹 두께가 증가한 ESAPI를 개발했다. SAPI는 7.62x51mm NATO탄(M80)을 막는 수준이었지만, ESAPI는 30-06 스프링필드 철갑탄(APM2)을 막는다.[129] SAPI는 세라믹 층에 "스펙트라" 안감을, ESAPI는 방탄부직포(일방향 강화 폴리에틸렌 재료)를 사용한다.[129]
ESAPI와 함께 양측면과 복부를 보호하는 ESBI가 개발되었고, IOTV(미국 육군, 2006년)와 MTV(미국 해병대, 2006년[130])가 채용되었다.
테러와의 전쟁으로 미국뿐 아니라 세계 각국에서 방탄복 개량이 이루어졌고, 일본 육상자위대도 이라크 자위대 파병 시 전투 방탄조끼 대신 방탄조끼 2형을 긴급 채용했다.
방어력 추구로 방탄복 무게가 증가하여 병사 기동성 저하, 피로, 요통 문제가 발생했다. 아프가니스탄 산악 지대 병사들에게 심각한 문제였기에, 미국군은 방어 범위를 줄여 경량화한 SPC나 SPCS를 채용했다.
소련 붕괴로 혼란을 겪은 러시아 연방군은 구식 및 현용 방탄복을 체첸 분쟁 등에 투입했으나 병참 혼란으로 2003년 6B23을 채용했다. 2014년 라트니크 계획에서 6B45가 채용되었다.
이 시기부터 케블라 등 내탄 섬유 없이 방탄 플레이트를 일반 섬유 재질 캐리어 베스트에 넣어 중요 장기 보호만 하는, 비용 절감 및 경량화 목적의 플레이트 캐리어가 보급되었다. 방탄 플레이트는 파손 시 교체하면 방어 기능이 회복되는 장점이 있다. 방탄 플레이트만 별도 구입 시 플레이트 캐리어 베스트 제조 및 소지 규제가 완화되어 군경 외 민간 경비업, 자기 방어 목적으로도 사용된다.
3. 1. 주요 성능 표준
다양한 종류의 발사체가 존재하기 때문에 특정 제품을 "방탄"이라고 부르는 것은 모든 위협으로부터 보호한다는 것을 의미하기에 부정확하다. 대신, '''방탄'''이라는 용어가 일반적으로 선호된다. 방탄복 사양에는 일반적으로 관통 저항 요구 사항과 신체에 전달되는 충격력의 한계가 모두 포함된다. 관통되지 않더라도 무거운 총알은 충격 지점에 둔력 외상을 일으킬 수 있다. 반면, 일부 총알은 방탄복을 관통할 수 있지만 속도 저하 또는 질량/형태 감소로 인해 착용자에게 피해를 적게 줄 수 있다.[30]방탄복 기준은 지역마다 다르다. 전 세계적으로 탄약이 다르기 때문에 방탄복 시험은 지역적으로 발견되는 위협을 반영해야 한다. 법 집행 통계에 따르면 경찰관이 부상당하거나 사망하는 많은 총격 사건에는 경찰관 자신의 무기가 포함된다.[30] 결과적으로 각 법 집행 기관이나 준군사 조직은 자신의 무기로부터 보호하기 위해서라도 방탄복 성능에 대한 자체 기준을 갖게 된다.
많은 기준이 있지만, 몇 가지 기준은 널리 모델로 사용된다. 미국 법무부 산하 국가정의연구소의 탄도 및 자상 관련 문서는 널리 받아들여지는 기준의 예이다. NIJ 외에도 영국 내무부 과학개발부서(HOSDB)와 VPAM(독일어로 방탄 재료 및 구조물 실험실 협회를 의미하는 약어)[31](독일 출신)이 다른 널리 받아들여지는 기준이다. 러시아 지역에서는 GOST 표준이 주로 사용된다.

일반적으로 방탄복은 방어 가능한 탄약의 종류에 따라 등급이 매겨지며 NIJ 표준의 NIJ-0101.04가 사용된다. 관통하지 않는 것이 절대 조건이지만, 피탄 충격의 움푹 들어간 부분인 BFS는 44mm 이하라는 기준도 있다.
미국의 표준이기 때문에 단위에 g/m, 그램/미터법과 gr/ft, 그레인/피트법이 병기되어 있다.
방탄 레벨 | 시험 탄환 | 탄환 무게 | 총열 길이 | 탄속(초속) | 거리 | 사격 수 | 관통 | 총 종류 |
---|---|---|---|---|---|---|---|---|
I | .22 LRHV 레드(납) | 2.6g | 15cm ~ 16.5cm | 320m/s | 5m | 6 | 0 | 권총 |
.38 스페셜 RN(라운드 노즈) 레드 | 10.2g | 15cm ~ 16.5cm | 259m/s | |||||
II-A | .357 매그넘 JSP(자켓 소프트 포인트) | 10.2g | 10cm ~ 12cm | 381m/s | ||||
9mm FMJ(풀 메탈 자켓) | 8g | 10cm ~ 12cm | 332m/s | |||||
II | .357 매그넘 JSP | 10.2g | 15cm ~ 16.5cm | 425m/s | ||||
9 mm FMJ | 8g | 10cm ~ 12cm | 358m/s | |||||
III-A | .44 매그넘 레드 SWC(세미 와즈 카터) 가스 체크드 | 15.55g | 14cm ~ 16cm | 426m/s | ||||
9 mm FMJ | 8g | 24cm ~ 26cm | ||||||
III | 7.62 mm (308 윈체스터) FMJ | 9.7g | 56cm | 838m/s | 15m | 소총 | ||
IV | .30-06 AP(철갑탄) | 10.8g | 868m/s | 1 | 소총 철갑탄 |
NIJ 기준은 미국 경찰을 위한 방탄 기준이므로 일본 국내에서 문제가 되고 있는 토카레프(7.62x25mm FMJ 탄)에 대응하지 않는다. 7.62x25mm탄은 탄피가 25mm로 길기 때문에 많은 화약이 들어가 탄환 속도가 480m/s를 넘는 경우도 있어 관통력이 높다고 알려져 있다. 토카레프 대응으로 3A 플러스라는 기준이 자주 언급되지만 NIJ 기준에는 토카레프 7.62x25mm의 기준이 없다.
;표준 목록
3. 2. NIJ 표준 등급 (NIJ-0101.04) 예시
레드(납)RN(라운드 노즈) 레드
JSP(자켓 소프트 포인트)
FMJ(풀 메탈 자켓)
JSP
FMJ
레드
SWC(세미 와즈 카터) 가스 체크드
FMJ
FMJ
AP(철갑탄)
철갑탄
