일본국유철도 301계 전동차

3. 기술적 특징

국철이 처음으로 설계 및 제조한 지하철 직결 운행 대응 통근형 전동차이자, 국철 전동차로서는 최초로 알루미늄 합금 차체를 본격적으로 채용한 차량이다. 1966년부터 시작된 주오 완행선과 제도고속도교통영단(현 도쿄 메트로) 도자이 선의 상호 직결 운행을 위해 개발되었다.

당시 국철 차량은 금속 용수철 대차와 강철제 차체가 일반적이었기 때문에, 알루미늄 차체와 공기 용수철 대차를 채택한 301계는 기술적으로 매우 혁신적이고 이색적인 존재로 여겨졌다. 제조 비용이 높아 등장 초기에는 '국철에서 가장 고급인 통근형 전동차'로 불리기도 했다.

1966년에 5편성(35량), 1969년에 3편성(21량) 등 총 8편성(56량)이 가와사키 차량(현 가와사키 중공업 차량 컴퍼니) 및 일본차량제조에서 생산되어 미타카 전차구(현 미타카 차량센터)에 배치되었다. 국철 분할 민영화 이후에는 모든 차량이 동일본 여객철도(JR 동일본)에 계승되었으나, 이후 운행을 종료하고 현재는 1량을 제외한 모든 차량이 해체되었다.

3. 1. 차체

선두부에는 비상용 관통문이 설치되었고, 관통문 좌우의 창문은 차체 바깥쪽으로 약간 들어간 형태^[14]로 디자인되었다. 이 디자인은 이후 103계 1000/1200번대나 쿠모야 143형 등 사업용 차량에도 영향을 주었다. 전조등은 기존의 전면 상부 중앙 백열등 1개 방식에서 벗어나, 전방 시인성 향상과 영단과의 협정에 따라 통근형 전동차 최초로 실드빔 2개를 창문 아래 좌우로 나누어 배치했다. 이에 따라 표시기도 3개로 늘어났는데, 왼쪽은 운행 번호 표시(1998년에 LED식으로 교체^[42][43]), 중앙은 종별 및 행선지 표시^[40][15], 오른쪽은 항상 회사 로고^[41](JNR 또는 JR)를 게시했다.

등장 당시에는 알루미늄 금속 바탕에 투명 래커를 칠하고, 측면 창 위 마쿠이타 부분에 주오·소부 완행선의 라인 컬러인 황색(황5호) 테이프를 둘렀다. (JNR 마크 부분은 비스듬히 끊김) 제5편성부터는 측면 창 아래 허리판 부분에도 황색 띠를 추가했으며, 기존 1~4편성도 동일하게 변경되었다. 또한, 보선 작업원들이 "전차 접근을 알아차리기 어렵다"고 지적함에 따라 전면 창 아래 전체에도 황색 띠가 추가되었다.^[1] 알루미늄 테이프가 잘 떨어지는 문제 때문에, 제6~8편성부터는 영단 5000계처럼 수지판을 나사로 고정하는 방식^[16]으로 변경되었고, 기존 편성들도 순차적으로 변경^[17]되었다.

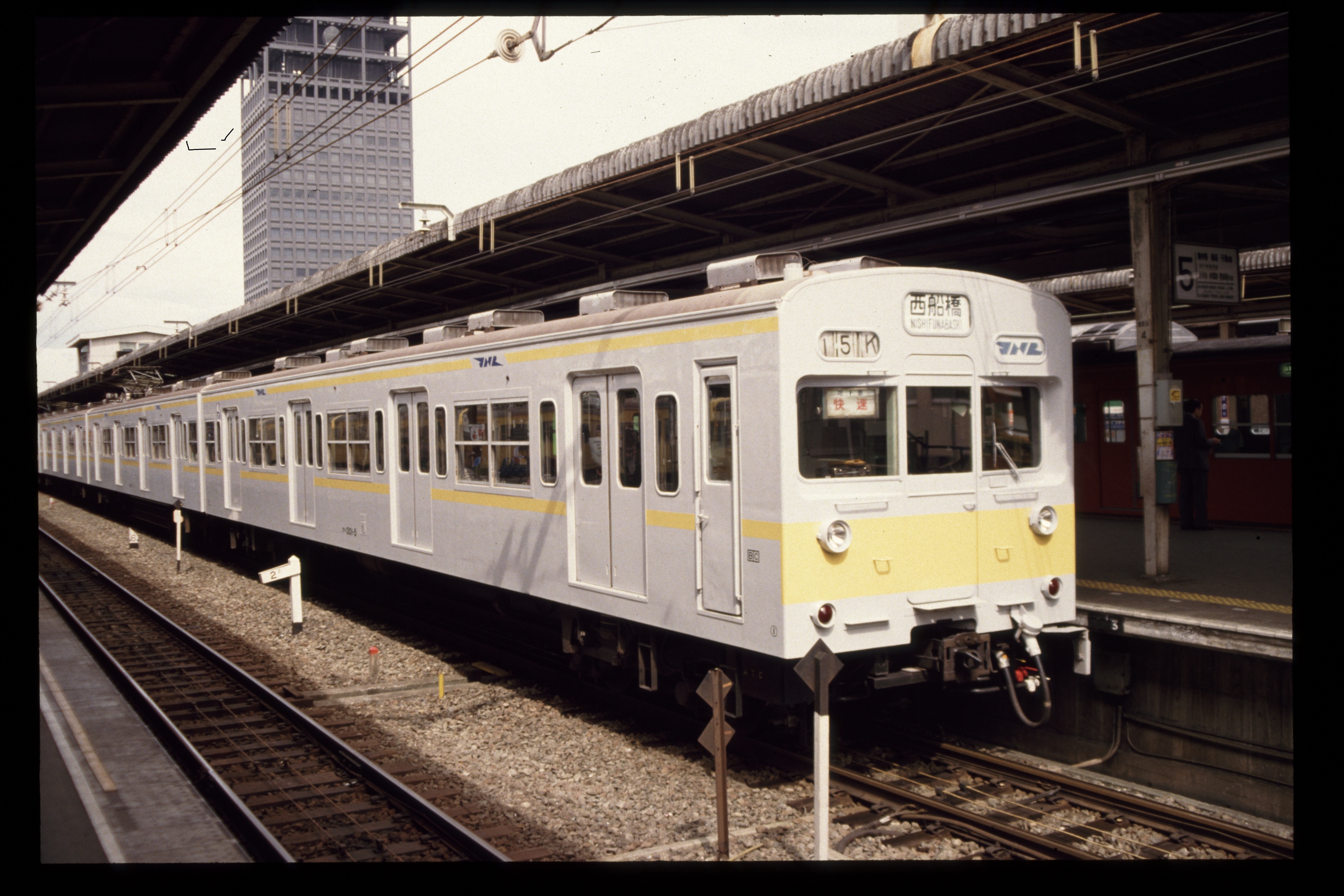

1978년 이후에는 알루미늄 표면이 흐려지고 래커에 균열이 생기면서, 차체 전체를 밝은 회색(라이트 그레이)으로 도색하고 황색 띠를 유지하는 방식으로 변경되었다.^[1]

3. 2. 주요 기기

3. 3. 지하철 입선 대책

4. 형식

당초에는 전동차 비율이 높게 설정되어 MT비 6M1T의 7량 편성으로 구성되어 있었다. 이는 노선연장 구간의 영단 5000계 편성에 맞춘 것으로, M'c(제어 전동차)인 쿠모하 300형이 있는 것이 특징이다. 이후 10량 편성으로 재조합하면서 일부 차량은 전장 해제(전기 장비 제거)나 운전대 설비 철거 등의 개조를 거쳤다.

각 형식별 특징은 다음과 같다.

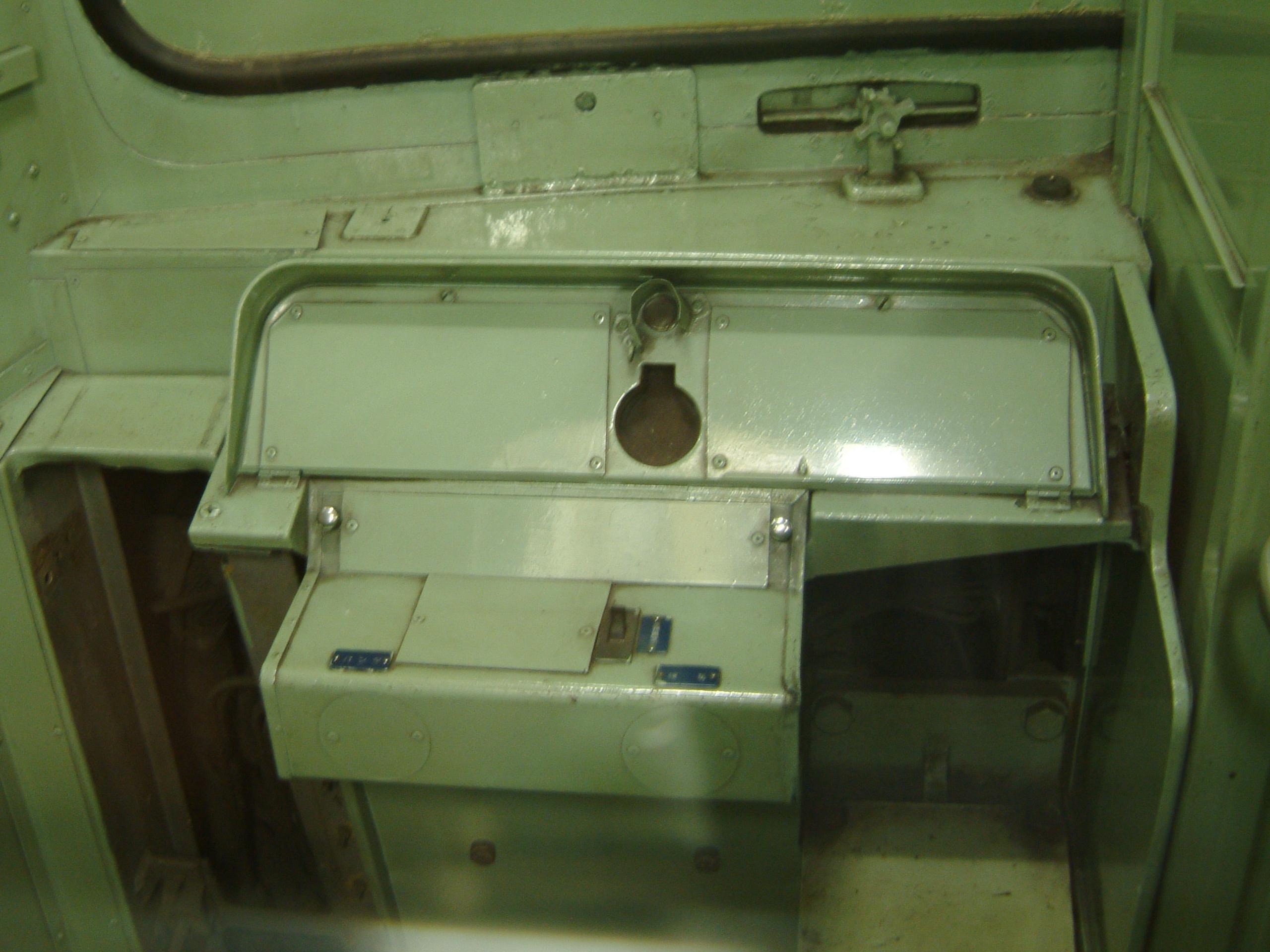

• '''쿠모하 300형''' (M'c 또는 M'o): 미타카 방면 선두차로 사용된 제어 전동차이다. 전동 발전기(MG)와 공기압축기(CP)를 탑재했으며, 모하 301형과 MM' 유닛을 구성했다. 총 8량이 제조되었다. 10량 편성 개조 후 일부 차량은 운전대가 철거되어 중간차(M'o)로 사용되었다.
• '''모하 301형''' (M): 쿠모하 300형 또는 모하 300형과 유닛을 구성하는 중간 전동차이다. 팬터그래프와 제어기를 탑재했다. 총 24량이 제조되었다.
• '''모하 300형''' (M'): 모하 301형과 유닛을 이루는 중간 전동차이다. 총 16량이 제조되었다.
• '''쿠하 301형''' (Tc 또는 To): 니시후나바시 방면 선두차로 사용된 제어차이다. 301계 중 유일하게 신조된 부수차(T)이다. 총 8량이 제조되었다. 10량 편성 개조 후 일부 차량은 운전대가 철거되어 중간차(To)로 사용되었다.

'''범례'''

• '''Tc''': 제어차 (쿠하 301형)
• '''To''': 운전대 철거 제어차 (쿠하 301형)
• '''M''': 중간 전동차 (모하 301형, 팬터그래프 탑재)
• '''M''''': 중간 전동차 (모하 300형)
• '''M'c''': 제어 전동차 (쿠모하 300형)
• '''M'o''': 운전대 철거 제어 전동차 (쿠모하 300형)
• '''T''': 부수차 (사하 301형)

5. 보존

K2 편성의 10호차였던 쿠모하 300-4가 오미야 종합 차량 센터에 보관^[68][33]되었으나, 현재는 남아있지 않다. 처음에는 오미야역 홈 근처에 있었지만, 나중에 다른 보관 차량들과 함께 옛 해체선 부지로 옮겨졌다. 철도 박물관의 보존 대상에서는 제외되었으나, 부식에 강한 알루미늄 차체 덕분에 해체 직전까지 비교적 양호한 상태를 유지했다.

해체선 부지로 옮겨진 후에도 한동안 보존되었고, 2014년 말에는 잠시 오미야 종합 차량 센터의 오미야역 쪽으로 이동하기도 했으나 곧 다시 해체선 부지로 돌아갔다.

그러나 보존 차량이 있던 해체선 부지에서 도호쿠 및 조에츠 신칸센 고가교의 내진 보강 공사가 진행되면서, 2017년에 다른 보존 차량들과 함께 해체되었다.

한편, 2003년 5월 오미야 공장 일반 공개 행사에서는 폐차 직후의 쿠하 301-7이 전시되었으나, 이 차량 역시 이후 해체되었다.
