M134 미니건
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
M134 미니건은 제너럴 일렉트릭(GE)에서 개발한 7.62x51mm NATO탄을 사용하는 공랭식 전기 구동식 개틀링 기관총이다. 1960년대 베트남 전쟁에서 헬리콥터의 화력 부족 문제를 해결하기 위해 개발되었으며, 분당 최대 6,000발의 높은 발사 속도를 자랑한다. M134 미니건은 다양한 항공기, 헬리콥터, 함선에 장착되어 사용되었으며, 딜론 에어로, 가우드 인더스트리 등에서 개량된 모델이 생산되었다. 대한민국을 포함한 여러 국가에서 특수부대, 대테러 부대 등에서 운용하며, 영화, 드라마, 게임 등 대중문화에서도 강력한 무기로 묘사된다.
더 읽어볼만한 페이지
- 7.62 mm 기관총 - FN MAG
FN MAG는 벨기에 FN 에르스탈에서 개발한 7.62x51mm NATO탄을 사용하는 범용 기관총으로, FN FAL 전투소총을 보완하며, 전 세계 80개 이상의 국가에서 사용되었다. - 7.62 mm 기관총 - RPK
RPK는 AKM을 기반으로 긴 총열과 강화된 부품을 갖춘 소련의 경기관총으로, 다양한 탄창을 사용해 긴 사거리와 지속적인 사격 능력을 제공하며 여러 파생 모델과 각국 생산 모델이 존재한다. - 미국의 기관총 - 루이스 경기관총
루이스 경기관총은 아이작 뉴턴 루이스 대령이 개발한 가스 작동식 경기관총으로, 알루미늄 방열판과 판형 탄창이 특징이며, 다양한 전투에서 사용되었고, 최초의 항공기 탑재 기관총으로도 기록되었으나, 신뢰성과 탄약 공급 문제로 후발 기관총에 비해 평가가 다소 낮았다. - 미국의 기관총 - 맥심 기관총
맥심 기관총은 하이럼 맥심이 1884년에 발명한 세계 최초의 실용적인 완전 자동 기관총으로, 반동을 이용한 자동 장전 방식, 높은 발사 속도, 수냉식 냉각 방식 등의 특징을 가지며 여러 국가에서 채택되어 다양한 전투에서 사용되었고 현대 기관총 발전에 큰 영향을 미쳤다.
| M134 미니건 | |
|---|---|
| 개요 | |
 | |
| 종류 | 회전식 중기관총 |
| 원산지 | 미국 |
| 사용 | 1963년–현재 |
| 사용 국가 | 대한민국 오스트레일리아 브라질 캐나다 칠레 콜롬비아 크로아티아 독일 프랑스 조지아 중화인민공화국 이란 이라크 이스라엘 멕시코 네덜란드 뉴질랜드 노르웨이 필리핀 폴란드 시에라리온 베트남 태국 영국 미국 |
| 사용된 전쟁 | 베트남 전쟁 제3차 인도차이나 전쟁 그레나다 침공 파나마 침공 소련-아프가니스탄 전쟁 포클랜드 전쟁 걸프 전쟁 Operation Restore Hope 아프가니스탄 전쟁 이라크 전쟁 |
| 설계자 | 제너럴 일렉트릭 |
| 설계 시기 | 1960년 |
| 제조사 | 제너럴 일렉트릭 Dillon Aero Garwood Industries Profense |
| 생산 시기 | 1962년–현재 |
| 파생형 | 디자인 및 파생형 참조 |
| 제원 | |
| 무게 | 38.56 kg, 경량화 모델 18.6 kg |
| 길이 | 801.6 mm |
| 총열 길이 | 558.8 mm |
| 총열 수 | 6개 |
| 탄약 | 7.62×51mm NATO |
| 작동 방식 | 전동식 회전 노리쇠 |
| 발사 속도 | 가변, 분당 2,000–6,000발 |
| 총구 속도 | 초당 853 m |
| 최대 사거리 | 1,000 m |
| 급탄 방식 | 분리형 M13 링크 벨트 또는 링크리스 급탄; 설치에 따라 다름 (500–5,000발 벨트) |
| 조준 장치 | 설치에 따라 다름; 고정 조준 장치 없음 |
2. 역사
제트기 시대가 도래하면서 항공 기관포의 화력 증강 필요성이 커졌다. 이에 제너럴 일렉트릭(GE) 사는 기존 개틀링포 설계를 기반으로 M61 발칸을 성공적으로 개발했으며, 이를 바탕으로 7.62x51mm NATO탄을 사용하는 모델의 연구를 1960년부터 시작했다.
1962년 "미니건" 계획으로 정식화된 이 개발은 미국 공군의 지원을 받아 시제품 총과 건 포드(SUU-11/A) 제작으로 이어졌고, 1963년부터 시험 사격이 시작되었다. 1964년 대규모 시험을 거쳐 설계가 개선되었으며, 특히 베트남 전쟁에서 건쉽으로 개조된 C-47 수송기에 탑재 시험한 결과 뛰어난 성능을 보여주었다. 이 미니건 탑재 AC-47 건쉽은 1965년 12월부터 실전에 투입되어 강력한 화력을 제공했다.
2. 1. 배경: 전기 구동 개틀링 건
현대 미니건의 기원은 1860년대 리처드 조던 개틀링이 발명한 수동식 개틀링 건이다. 그는 이후 수동 크랭크 방식을 당시 비교적 새로운 발명품이었던 전동 모터로 대체했다. 전동식 개틀링 건은 작동 방식을 늦춘 후에도 이론적으로 분당 3,000발의 발사 속도를 낼 수 있었는데, 이는 일반적인 현대식 단총신 기관총보다 약 3배 빠른 속도였다. 개틀링의 이 설계는 1893년 7월 25일 미국 특허 #502,185를 받았다.[3] 하지만 개량에도 불구하고, 더 저렴하고 가벼운 반동식 및 가스 작동식 기관총이 등장하면서 개틀링 건은 점차 사용되지 않게 되었다.[4]제1차 세계 대전 동안 여러 독일 기업들은 항공기용 외부 동력 기관총을 연구했다. 이 중 하나인 포커-림버거는 7.92×57mm 마우저 탄약을 사용하는 외부 동력 12총신 회전식 기관총으로, 분당 7,000발 이상을 발사할 수 있다고 알려졌으나, 독특한 "호두까기 인형" 방식의 회전식 분할 약실 설계 때문에 탄피 파열이 자주 발생하는 문제가 있었다.[5][6] 이러한 독일제 기관총은 전쟁 중 생산되지 않았지만, 서부 전선에서 시험된 경쟁 지멘스 프로토타입(다른 작동 방식을 사용했을 가능성이 있음)은 공중전에서 승리하기도 했다.[5] 영국 또한 1950년대에 이러한 유형의 분할 약실 설계를 실험했지만 성공하지 못했다.[7]
2. 2. 미니건: 1960년대-베트남
1960년대, 미국군은 베트남 전쟁에서 헬리콥터 운용 시 겪는 문제점에 직면했다. 병력과 장비를 수송하는 주요 수단이었던 헬리콥터는 착륙을 위해 속도를 줄일 때 적의 소화기 사격이나 로켓 추진 유탄(RPG) 공격에 매우 취약했다. 기존에 헬리콥터에 장착된 단일 총열 기관총은 정글 속에 숨은 적을 제압하는 과정에서 총열 과열이나 탄 걸림 현상이 자주 발생하여 화력 지원에 한계가 있었다.[8]이러한 문제를 해결하고 더 높은 발사 속도와 신뢰성을 갖춘 무기를 개발하기 위해 제너럴 일렉트릭(GE) 설계자들은 기존의 회전식 총열 기관포인 20mm M61 벌컨포를 7.62×51mm NATO 탄약에 맞게 축소하는 작업을 진행했다. GE는 1960년부터 7.62×51mm탄을 사용하는 모델에 대한 자체 연구 개발을 시작했으며, 요소 개발을 거쳐 1962년 "미니건" 계획으로 정식 발족했다. 같은 해 미국 공군으로부터 시제품 총 및 건 포드 제작 계약을 수주하여 SUU-11/A 건 포드를 제작, 1963년 11월부터 에글린 공군 기지에서 시험 사격을 시작했다. 1964년에는 에글린 공군 기지와 스프링필드 조병창에서 대규모 사격 시험을 거쳐 설계를 개선했다.
그 결과 탄생한 무기가 M134로 명명된 "미니건"이다. 미니건은 분당 최대 6,000발을 과열 문제 없이 발사할 수 있는 성능을 보였다. 발사 속도는 조절 가능하며(가변 발사 속도), 최대 6,000 rpm으로 설정할 수 있지만, 실제 운용에서는 대부분 분당 3,000발에서 4,000발 사이로 설정하여 사용했다.[8]

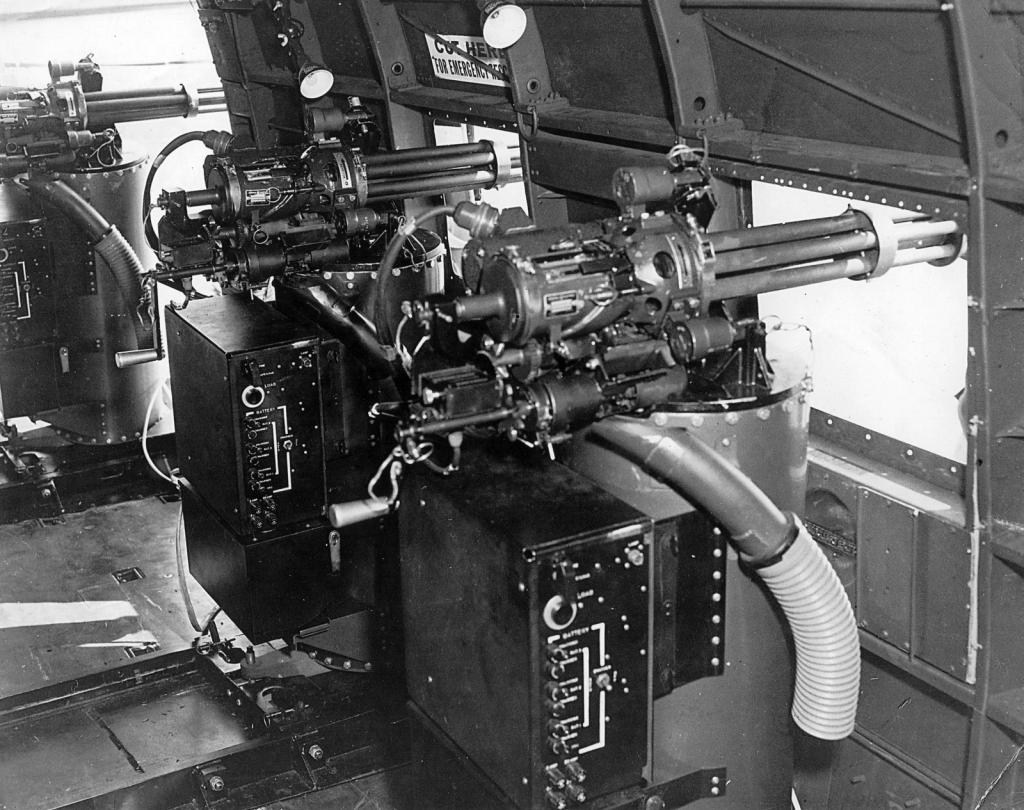

미니건의 실전 투입은 건십에서 먼저 이루어졌다. 에글린 공군 기지에서는 C-47 수송기 좌현에 M37 기관총을 현측포로 탑재한 건십(더글러스 AC-47 스푸키)의 시험 중이었는데, M37의 위력 부족이 지적되었다. 이에 미니건 계획 담당자의 제안으로 M37 대신 미니건을 탑재하여 시험한 결과 매우 만족스러운 성능을 보였고, 이 미니건 탑재 AC-47은 실전 시험을 위해 동남아시아로 보내져 1965년 12월부터 실전에 투입되었다. 이후 더글러스 AC-47 스푸키, 페어차일드 AC-119, 록히드 AC-130 등 여러 건십 항공기에 미니건이 탑재되어 근접 항공 지원 임무를 수행했다.[8]
미국 공군은 건쉽 외에도 1967년부터 세스나 A-37 드래곤플라이 경공격기의 기수에 미니건을 고정 장착하여 운용했으며, 더글러스 A-1 스카이레이더의 날개 하드포인트에도 미니건 포드를 장착했다.[8] 공군용 미니건은 주로 링크 없이 탄약을 공급하는 링크리스(linkless) 방식을 사용했다.
미국 육군 역시 미니건의 효용성을 확인하고 다양한 헬리콥터에 탑재했다. 벨 UH-1 이로쿼이 무장 헬리콥터에는 기체 양측에 미니건과 로켓 발사기를 통합한 XM21 서브 시스템을 장착했으며, 본격적인 공격 헬리콥터인 벨 AH-1 코브라에는 기수 아래 XM28 터렛에 미니건을 통합하여 탑재했다. 이들과 함께 운용되는 휴즈 OH-6 카유스 및 벨 OH-58 카이오와 관측 헬리콥터에도 각각 XM27 서브 시스템과 사이드 포드 형태로 미니건이 장착되었다.[8] 육군 헬리콥터용 미니건은 탄약 벨트(링크)를 사용하는 링크식 급탄 방식을 주로 사용했다.

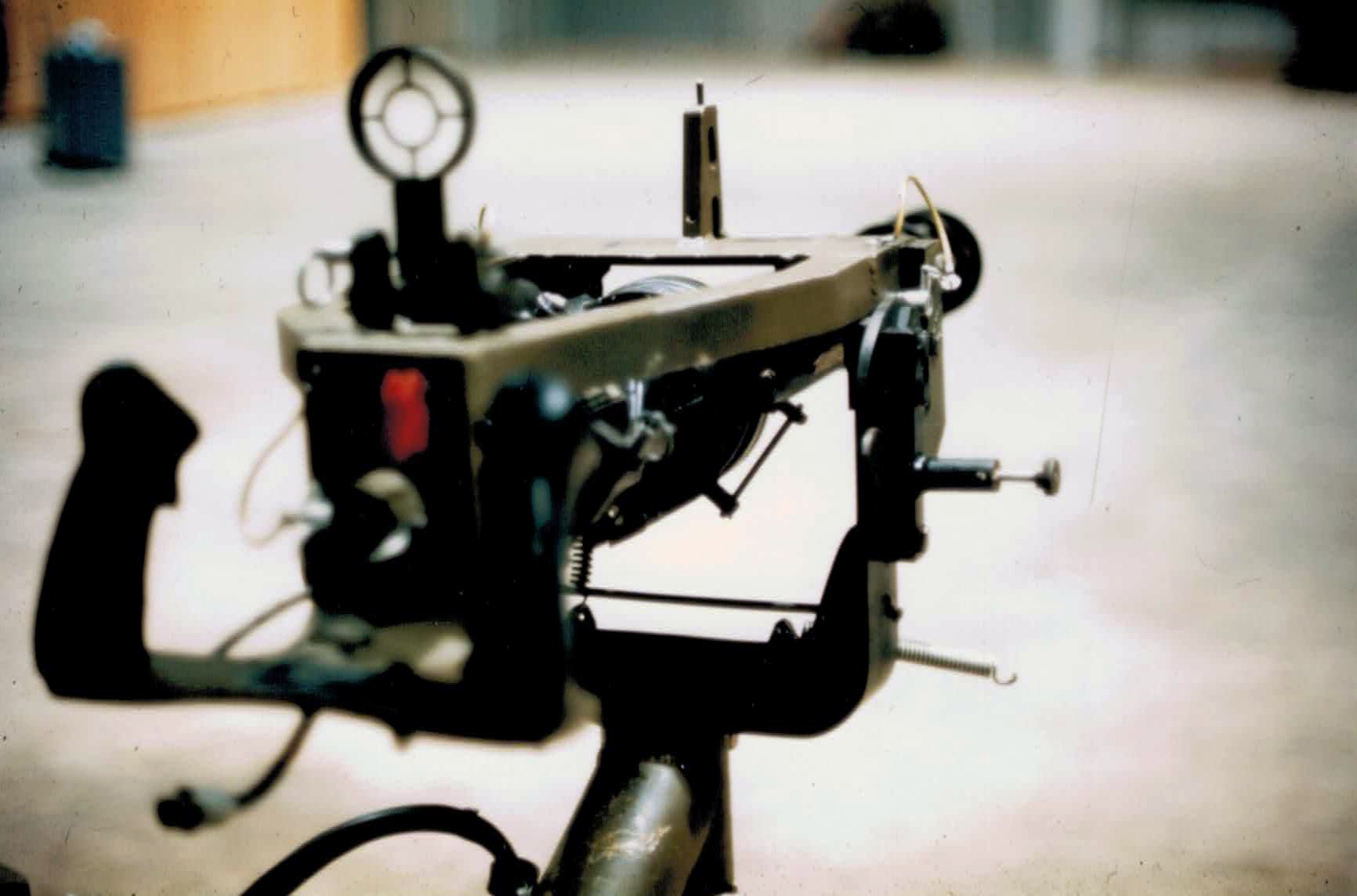

헬리콥터 기체 내부에 설치하는 방식도 사용되었다. 공군은 UH-1N 헬리콥터의 캐빈에 A/A49E-3 핀틀 마운트를 이용하여 미니건을 도어건으로 거치했다. 이는 캐빈 공간을 화물 수송이나 부상자 후송 등 본래 임무를 위해 확보하면서도 필요시 화력을 제공할 수 있게 했다. M93 서브 시스템의 경우, 사수가 측면을 향해 사격하는 도어건 기능 외에도, 총을 기체 밖으로 내밀어 전방으로 고정시킨 상태에서 조종사가 직접 사격할 수도 있었다. 이러한 핀틀 마운트 방식은 해군과 해병대에도 도입되어 SH-3, HH-53, CH-53 등 다양한 기종으로 확대 적용되었다.
2. 3. 딜론 에어로 미니건
1990년경, 딜론 에어로(Dillon Aero)는 외국 사용자로부터 다수의 미니건과 예비 부품을 획득했다. 이 총기들은 계속해서 발사에 실패했는데, 이는 심하게 마모되었기 때문이었다. 딜론 에어로는 이 문제 해결을 목표로 삼고, 미니건의 전반적인 설계를 개선하기 시작했다. 딜론의 개선 노력은 제160특수작전항공연대(160th SOAR)의 주목을 받았고, 켄터키주 포트 캠벨에서 시연 기회를 가졌다. 특히 탄약 벨트에서 탄피를 분리해 공급하는 딜링커 부품이 좋은 평가를 받아 1997년부터 SOAR에 납품되기 시작했다. 이를 계기로 딜론은 볼트, 하우징, 배럴 등 다른 부품들도 개선해 나갔다.1997년부터 2001년까지 딜론 에어로는 연간 25~30개의 제품을 생산했으며, 2001년에는 성능과 수명을 향상시킨 새로운 볼트 설계를 연구했다. 2002년까지 미니건의 거의 모든 구성 요소가 개선되었고, 딜론은 개선된 부품으로 완제품 생산을 시작했다. 이 총기들은 SOAR의 표준 무기 시스템으로 빠르게 채택되었다. 이후 육군의 공식 조달 시스템 승인 절차를 거쳐 2003년, 딜론 에어로 미니건은 ''M134D''라는 제식 명칭을 받았다.[9] 딜론 에어로 시스템이 승인되자 해병대에서도 기존의 GE GAU-17을 대체하여 좋은 평가를 받았다.[10]
M134D의 핵심 부품은 강철 하우징과 로터였다. 무게 감량에 중점을 둔 ''M134D-T'' 모델은 티타늄 하우징과 로터를 도입하여 무게를 약 28.12kg에서 약 18.60kg으로 줄였다. 그러나 티타늄 하우징은 마모 전까지의 수명이 50만 발로, 기존 기관총(4만 발)보다는 훨씬 길었지만 다른 회전식 총기보다는 짧았다. 이를 보완하기 위해 강철 하우징과 티타늄 로터를 결합한 ''M134D-H'' 모델이 개발되었다. 이 모델은 강철 부품을 사용하여 M134D-T보다 가격이 저렴했고, 무게는 약 0.45kg 정도만 더 무거웠으며, 수명은 150만 발로 크게 향상되었다.[9][11] M134D-H는 현재 제160연대의 다양한 플랫폼에서 사용되고 있다.[9]
딜론 에어로는 미니건 자체뿐만 아니라 특수 마운트와 탄약 처리 시스템도 개발했다. 초기에는 항공 시스템용 마운트만 제작했지만, 2003년부터 2005년 사이에는 미 해군이 특수 소형 보트에 딜론 미니건을 장착하기 시작했다. 2005년에는 미 해군 수상전 센터 크레인 부서(Naval Surface Warfare Center Crane Division)가 험비 장착용으로 미니건을 조달했다. 이라크에서 미국 육군 특수 부대(US Army Special Forces) 지상 부대는 반군과의 교전에서 추가 화력을 확보하기 위해 차량에 M134D 미니건을 장착했다. 여러 차례 교전 후, 반군들이 미니건이 장착된 차량을 피하는 경향을 보이자, 특수 부대들은 기습 효과를 높이기 위해 무기를 은폐하기도 했다. 반면, 일부 정규 육군 부대는 적에게 위협감을 주기 위해 페인트칠한 PVC 파이프로 미니건 모형을 만들어 장착하는 심리전을 펼치기도 했다.[9]
2. 4. 가우드 인더스트리 미니건
가우드 인더스트리(Garwood Industries)는 기존 GE 시스템을 일부 수정한 M134G 버전을 개발했다. 가우드는 최적의 발사 속도를 분당 약 3,200발(rpm)로 결정했으며, M134G는 이 속도 외에도 4,000 rpm 및 이전 표준인 3,000 rpm으로도 생산된다.[12] 또한, 현대 군사 및 ISO 표준을 충족하기 위해 1960년대 미니건 디자인에 구동 모터, 급탄 장치, 배럴 클러치 어셈블리 등을 수정했다.[12][13]2015년부터 2017년 사이, 가우드 인더스트리 CEO 트레이시 가우드(Tracy Garwood)는 총기 딜러 마이클 폭스(Michael Fox), 무기 밀수업자 타일러 칼슨(Tyler Carlson)과 공모하여 멕시코 마약 카르텔에 미니건을 공급하는 불법 행위를 저질렀다. 가우드는 일부 M134G 로터 하우징을 이들에게 판매했음에도 불구하고, 해당 부품들이 파괴되었다는 허위 서류를 ATF에 제출했다. 2017년, 연방 요원들은 폭스의 자택을 수색하여 가우드가 파괴했다고 보고한 로터 하우징 두 개를 발견했다. 여러 개의 로터 하우징이 멕시코로 밀반출되었고, 멕시코 법 집행 기관은 마약 카르텔로부터 파괴 신고된 로터 하우징을 사용해 조립된 M134G 완제품을 회수하기도 했다.[14] 가우드는 구매자가 멕시코 카르텔 조직원이라는 사실은 몰랐다고 주장했지만, 자신의 부품이 불법적인 활동에 사용될 것이라는 점은 인지하고 있었다.[15]
3. 설계 및 변형

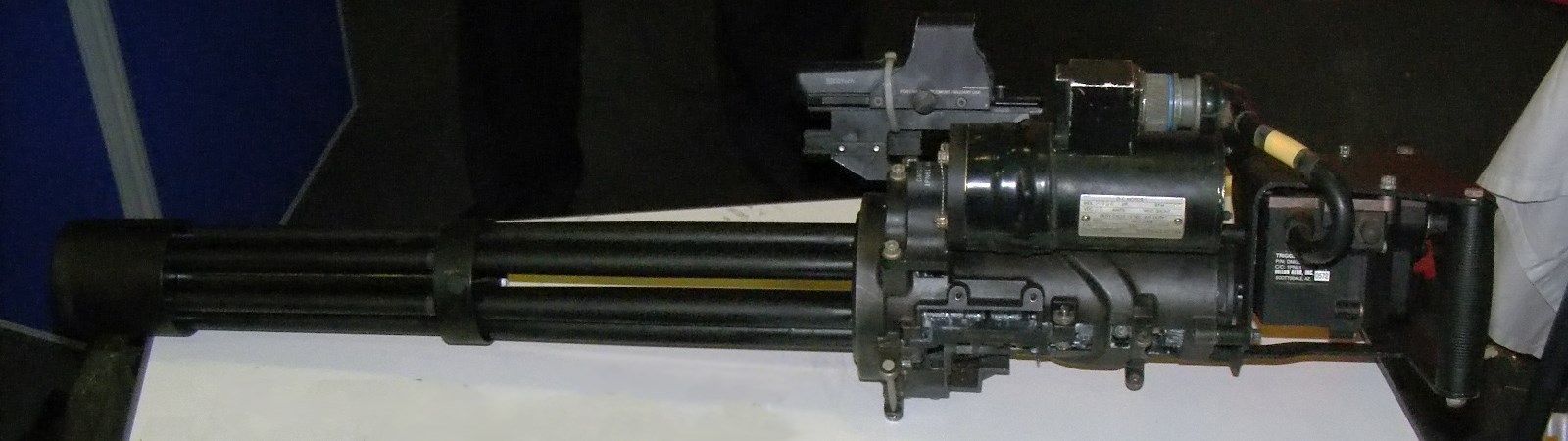

기본적인 미니건은 6개의 총열을 가진 공랭식 전기 구동식 회전 기관총이다. 전기 모터가 회전식 격발 핀 어셈블리와 회전식 약실을 포함한 무기 전체를 하우징 내부에서 회전시킨다.[16] 다중 총열 설계는 과열을 방지할 뿐만 아니라, 발사, 탄피 배출, 장전 과정이 각 총열에서 동시에 진행되도록 하여 매우 높은 발사 속도를 가능하게 한다. 한 총열이 발사될 때 다른 총열들은 탄피를 배출하거나 장전하는 단계에 있다.
미니건은 원형 하우징 안에 여러 개의 폐쇄 노리쇠(closed bolt) 방식 소총 총열이 배열된 구조이다. 총열은 외부 동력원(주로 전기, 공압, 또는 유압)에 의해 회전한다. 가스 작동 방식의 변형인 XM133도 개발되었으나, 정비성 문제로 채택되지 않았다.[17] 작동 원리는 개틀링포 설계를 기반으로 하며, 외부 동력(28볼트 직류 또는 115볼트 교류 전동기)으로 로터가 회전하면서 각 노리쇠가 하우징 내벽의 캠 경로를 따라 이동하며 송탄, 장전, 폐쇄, 격발, 개방, 추출, 배출 과정을 반복한다.[17]
탄약은 일반적으로 M13 링크로 연결된 탄약을 사용하며, 탄환이 약실로 공급될 때 링크를 분리하는 급탄기(초기 MAU-56/A, 이후 개선된 MAU-201/A)가 필요하다.[18] 링크 없이 탄약을 공급하는 방식(linkless feed)도 가능하며, 이 경우 분당 6,000발의 최대 발사 속도를 낼 수 있지만, 링크식 급탄 방식에서는 분당 4,000발이 한계이다. M61 발칸포와 달리 미니건에서는 탄피를 회수하는 시스템은 일반적으로 사용되지 않는다.
제너럴 일렉트릭(GE)이 개발한 미니건은 미군의 여러 부서에서 다양한 제식명으로 사용된다. 기본 고정식 버전은 미국 육군에서 M134로, 미국 공군(USAF)과 미국 해군(USN)에서는 각각 GAU-2/A(고정식)와 GAU-17/A(유연식)로 지정되었다. 이후 다양한 개량형과 파생형이 등장했다. Dillon Aero는 개량형인 M134D를,[19] Garwood Industries는 M134G를 제조한다.[20] 록히드 AH-56 샤이엔 헬리콥터용으로 탄피 배출 스프라켓이 추가된 XM196이 개발되기도 했다.[23] USAF는 유연식 설치를 위해 슬롯형 소염기를 갖춘 GAU-17/A를 개발했으며, 이는 USN과 미국 해병대(USMC)에서 헬리콥터 및 함선 무장으로 널리 사용된다. GAU-17/A는 Mk 44라는 제식명으로도 불리며,[24] 특히 영국 군함에 설치될 때 이 명칭이 사용된다.
3. 1. 건 포드 및 기타 마운팅 시스템

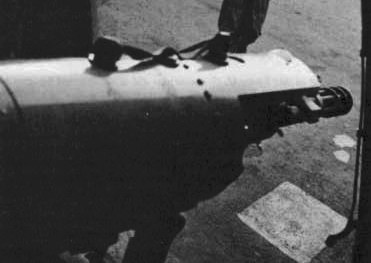

미니건의 초기 적용 분야 중 하나는 항공기 무장 포드였다. 이 건포드는 주로 베트남 전쟁 기간 동안 다양한 고정익 및 회전익 항공기에 사용되었으며, 그 이후 한동안 재고로 남아 있었다. 미 공군에서는 ''SUU-11/A'', 미 육군에서는 ''M18''로 지정된 표준 포드는 비교적 단순한 장치로, 1,500발들이 탄창이 무기에 직접 탄약을 공급하는 완전 자급형이었다. 이 때문에 포드에 장착된 미니건은 표준 MAU-56/A 디링킹 공급 장치가 필요하지 않았다.[29] 이 포드에는 여러 변형이 존재한다.

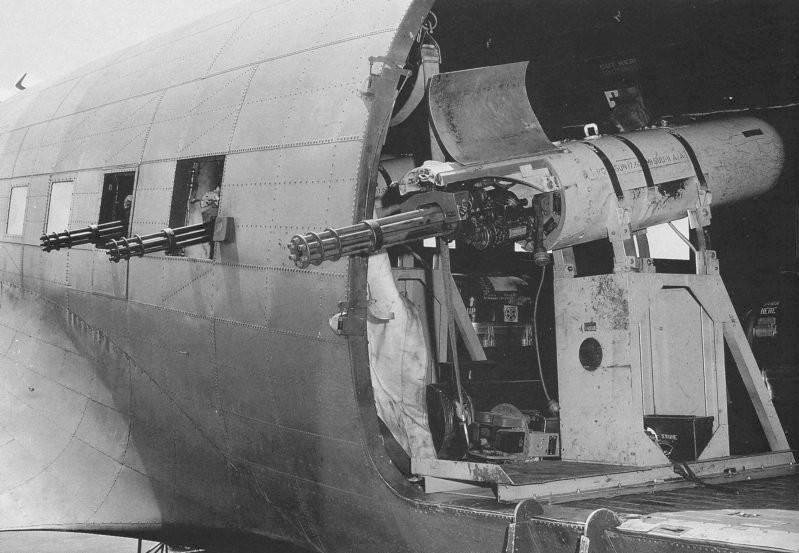

초기에는 더글러스 AC-47 스푸키 및 페어차일드 AC-119와 같은 고정익 건쉽에서 SUU-11/A 항공기 포드를 개조하여 측면 발사 무장을 장착했다. 종종 공기역학적 전면 페어링이 제거된 채로 현지에서 제작된 마운트와 결합되었다. 이 포드는 기본적으로 개조되지 않았으며, 외부 전원이 필요하지 않았고, 항공기의 사격 통제 장치에 연결되었다. 이러한 포드의 다른 임무에 대한 필요성으로 인해 건쉽 사용을 위한 목적으로 제작된 "미니건 모듈"인 ''MXU-470/A''가 개발 및 배치되었다. 이 장치는 1967년 1월에 처음 등장했으며, 개선된 2,000발 드럼 및 전동식 공급 장치를 통해 비행 중 재장전을 단순화하는 등의 기능을 갖추었다. 초기 장치는 신뢰할 수 없었고 거의 즉시 철수되었다.[30] 그 해 말까지 문제점들이 해결되었고, 이 장치는 AC-47, AC-119, AC-130에 다시 장착되었다. 포수의 정확성을 높이기 위해 모든 5번째 탄환을 예광탄으로 교체하는 특정 탄약 장전 방식을 사용했으며, 이 공중 건쉽들은 적진을 불태우는 모습 때문에 '마법의 용 푸프(Puff, the Magic Dragon)'라는 별명을 얻었다. AC-47에는 3개의 MXU-470/A가 측면에 장착되었고 (AC-119에는 4개 장착), 모두 동시에 발사하면 적에게 압도적인 화력을 보여주었다. 최초의 AC-130A 건쉽 II는 MXU-470/A 마운트 대신 GAU-2/A를 사용했으며, 4개의 7.62 mm GAU-2/A 미니건 마운트와 4개의 20 mm M61 발칸 6연장 회전식 기관포를 탑재했다. 이 구성은 2년 후인 1969년에 "서프라이즈 패키지"라는 이름의 AC-130A로 업그레이드되었는데, GAU-2/A 및 M61 각각 2개를 제거하고 2개의 40 mm L/60 보포스포를 추가했다. 1971년 말 AC-130E 페이브 이지스가 등장하면서 미니건은 완전히 제거되고, 40 mm 보포스포 중 하나를 제거하는 대신 2개의 20 mm M61 발칸, 1개의 40 mm L/60 보포스포 및 1개의 105 mm M102 곡사포로 구성되었다. 이 구성은 2000년대 초반까지 유지되다가, AC-130H(AC-130E가 항공 전자 장치 업그레이드를 거쳐 H 모델로 재지정됨)가 개조를 거쳐 2개의 M61 발칸이 제거되고 1개의 제너럴 다이내믹스 25 mm GAU-12/U 이퀄라이저 5연장 회전식 기관포로 교체되었다.
개선된 MXU-470/A는 세스나 O-2 스카이마스터와 같은 전선 항공 통제기에 사용되는 더 가벼운 항공기에도 제안되었지만, 너무 무겁고 다루기 어렵다는 것이 입증되었다. 페어차일드 AU-23A 피스메이커에도 두 개의 MXU-470/A를 장착하는 시험이 진행되었지만, 태국 공군은 나중에 M197 20 mm 포를 사용하는 다른 구성을 선택했다.[32]
2013년 9월, 딜론 에어로는 M134D-H용 DGP2300 건포드를 출시했다. 이 건포드는 3,000발을 포함하고 있으며, 이는 미니건을 1분 동안 완전히 발사하기에 충분한 탄약이다. 이 시스템은 완전히 자급형이므로, 건의 무게, 회전 토크 및 반동력(190lbf)을 처리할 수 있는 모든 항공기에 장착할 수 있다. 포드에는 항공기의 전기 시스템에 연결하여 충전을 유지할 수 있는 자체 배터리가 있다.[33]
미니건은 헬리콥터용 다양한 무장 서브시스템에서도 사용되었으며, 이 서브시스템의 대부분은 미국에서 제작되었다. 미 육군은 미니건을 기체 외부에 탑재하기 위한 XM21 서브 시스템에 통합하여 UH-1의 무장 헬리콥터 사양에 탑재했으며, 공격 헬리콥터인 AH-1G의 XM28 터렛에도 통합했다. 또한 이들과 함께 운용되는 OH-6 관측 헬리콥터에도 XM27 서브 시스템에 통합되어 탑재되었다. 미 공군은 캐빈에 설치된 핀틀 마운트에 거치하는 형태로 탑재하였으며, UH-1N에서는 A/A49E-3 마운트가 사용되었다. 이 마운트는 도어건으로 사용되어, 캐빈의 화물 공간은 화물 수송이나 부상자 후송 등의 본래 임무를 위해 비워둘 수 있었다. M93 서브 시스템에서는 도어건으로 사수가 측면을 향해 사격하는 것 외에, 총을 기외로 밀어내어 전방을 향해 고정시킨 상태에서 조종사가 사격할 수도 있었다. 이러한 핀틀 마운트와의 조합은 해군 및 해병대에도 도입되어 SH-3, HH-53, CH-53 등 다른 기종으로도 확대되었다. 헬리콥터용 미니건은 주로 링크식 급탄 기구를 사용한 반면, 건쉽이나 고정익 항공기에서는 링크리스식 급탄 기구를 사용했다.

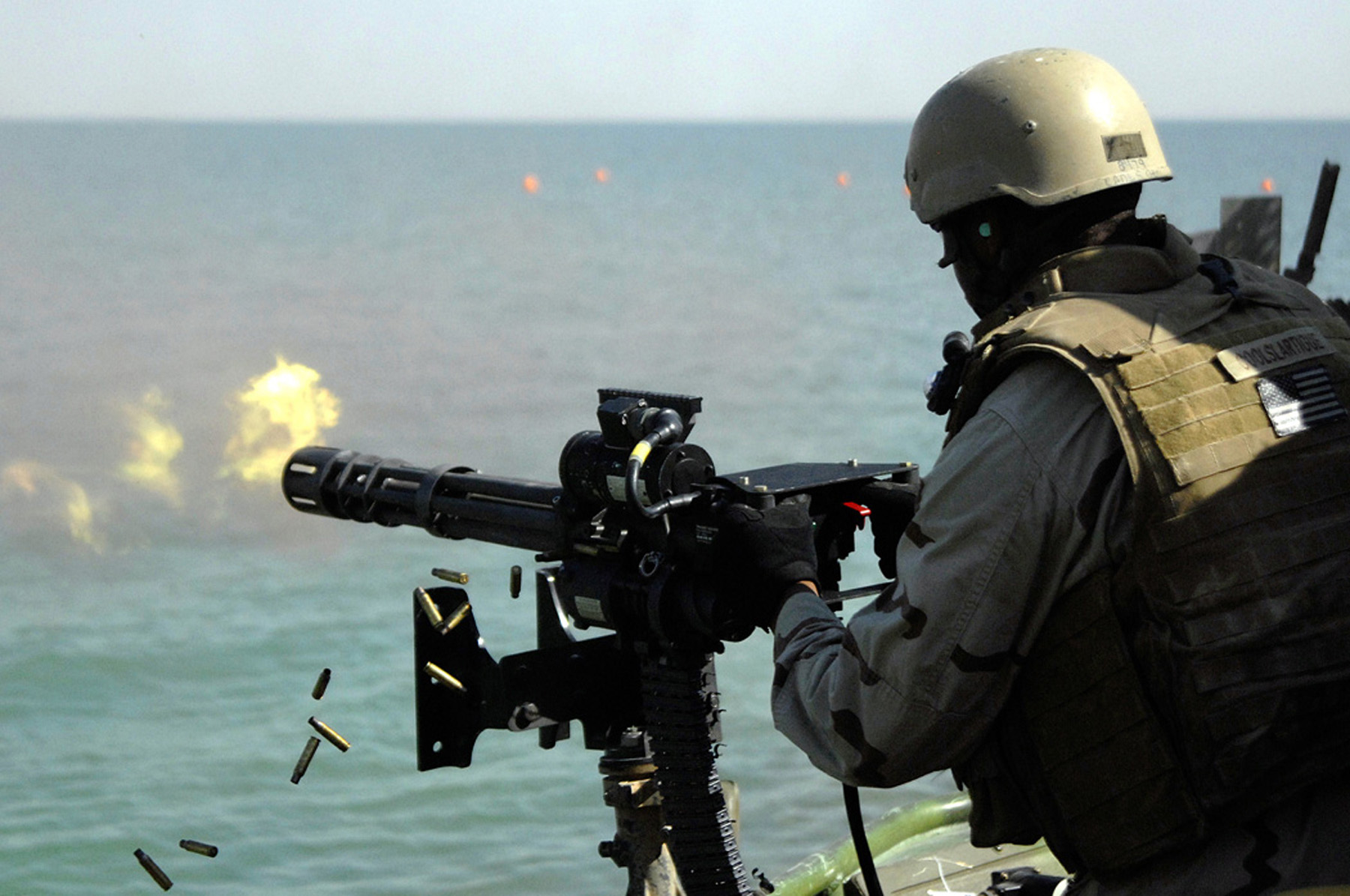

해군에서는 함선이나 보트 등에 미니건을 장착하기 위해 다양한 마운트를 사용한다. GE사는 함재형 마운트로 EX-77을 개발했지만, 미국 해군에서 채택되지는 않았다. 현재는 주로 단순한 피스톨 마운트에 장착하는 형태로 운용되고 있으며, 미국 해군에서는 GAU-17/A, 영국 해군에서는 Mk.44라고 칭한다.[47]
| 미 해군 명칭 | 설명 |
|---|---|
| Mk 77 MOD0 | GAU-2/Mk 25 MOD0/GAU-17 시리즈 기관총용 기관총 마운트; 데크 마운트 적용 |
| Mk 16 MOD8, MOD9 또는 MOD11 | 해군, 지상 또는 항공 차량에 중형 및 대형 기관총 마운트[36] |
| Mk 49 MOD0 및 MOD1 | 원격 무기 스테이션 마운트 (미니-타이푼)[37] |
4. 대한민국
(내용 없음)
5. 사용 국가
6. 대중문화
영화나 애니메이션, 게임 등 다양한 대중문화 매체에서 M134 미니건은 압도적인 화력을 상징하는 무기로 인기가 높다. 하지만 실제와는 다르게 사수가 단독으로 휴대하여 사격하는 비현실적인 묘사가 자주 등장하여 오해를 사기도 한다. 영화 등에 등장하는 휴대용 미니건은 대부분 실총을 개조한 촬영용 소품 총이며, 이를 사용하는 등장인물은 사이버그나 인간형 로봇, 혹은 상식을 벗어난 괴력을 지닌 인물로 설정되는 경우가 많다. 이는 등장인물의 강력함을 표현하기 위한 연출로, 현실에서는 불가능하다는 것을 알면서도 사용되는 경우가 있다. 또한, 분당 발사 속도가 매우 빨라 필름 상에서는 불꽃이 뿜어져 나오는 것처럼 보이기 때문에, 촬영 시에는 의도적으로 발사 속도를 낮춰서 촬영하는 경우도 많다.
=== 영화 및 드라마 ===
- '''프레데터''' (1987): 휴대형 M134를 본뜬 소품 총이 등장한다. 작중에서는 피격 시 고통을 느끼기 전에 죽는다는 의미로 "Old Painless"('''무통 건''')이라는 애칭으로 불리지만, 실제 총에는 그런 애칭이 없다.[49] 개인 휴대형이 처음 등장한 작품으로, 팀원 브레인이 사용하며, 그가 프레데터에게 사냥당한 후에는 친구 맥이 복수를 위해 사용한다. M60의 포어 엔드를 유용하여 제작되었다.
- '''척''' (TV 드라마): 시즌 3 1화에서 케이시 대령이 척과 사라를 구출하기 위해 헬기에서 사용한다.
- '''GUN CRAZY 에피소드 2「배신의 만가」BEYOND THE LAW'''
- '''RED: 더 레전드''': 한 초바이가 밴에 탑재하여 사용한다.
- '''아이언맨 2''': 아이언맨 마크 2가 워 머신으로 개조될 때 추가 무장으로 장착된다.
- '''앰뷸런스''': 로우라이더로 개조된 쉐보레 임팔라에 탑재되어 원격 조작으로 경찰을 공격, 다수의 사상자를 낸다.
- '''익스펜더블 3: 월드 미션''': 헤일 시저가 개인 휴대용 커스텀 모델을 장비하고, 거너 얀센과 함께 보트에서 기관총 사격으로 바니 로스 일행을 지원한다. 거너는 헤일에게 "10초 만에 다 쏜다"고 비꼰다.
- '''엔드 오브 화이트 하우스''': UH-60 헬기의 도어건으로 탑재되어 네이비 씰 대원이 사용한다.
- '''콩: 해골 섬''': UH-1 헬기의 도어건으로 탑재되어 초반에 콩을 향해 사격하지만, 헬기가 콩의 공격으로 격추된다.
- '''지옥의 묵시록''': UH-1 헬기의 도어건으로 탑재되어, 베트콩 거점 습격 시 "발키리의 기행"을 배경음악으로 M60D와 함께 사용된다.
- '''쥬라기 월드''': EC 130 헬기의 도어건으로 탑재되어 탈출한 인도미누스 렉스를 공격하지만, 디모르포돈의 공격으로 헬기가 추락한다.
- '''터미네이터 2: 심판의 날''': 엔리케 살세이다의 무기고에 있던 휴대용 커스텀 모델을 T-800이 사용한다. 존 코너는 이를 보고 "너한테 딱 맞다"고 말한다. T-800은 사이버다인 사 앞에서 경찰의 순찰차와 발밑을 쏘아 시간을 벌지만 탄약이 소진되어 버린다. 순찰차를 벌집으로 만드는 위력을 보여주며, 함께 사용한 M79 유탄 발사기로 남은 순찰차를 파괴한다. 영화 초반 미래 전투 장면에서는 인류 저항군이 M134 부품으로 제작된 페이즈드 플라즈마 기관총을 사용한다.
- '''터미네이터 4: 미래 전쟁의 시작''': T-600이 한 손으로 사용한다.
- '''디스트릭트 9''': 감시탑에 설치되어 있으며, MNU 용병이 주인공 비커스의 강화 외골격에 사용하지만 반격당한다.
- '''트랜스포머: 리벤지 오브 폴른''': 대 디셉티콘 특수 부대 NEST가 휴대용 커스텀 모델을 사용한다.
- '''트랜스포머: 사라진 시대''': "묘지의 바람" 부대의 차량에 탑재되어 오토봇 사냥과 위협 사격에 사용된다.
- '''트랜스포머: 최후의 기사''': 대 트랜스포머 부대 "TRF"의 차량에 탑재되며, 사이버트론 행성 전투에서 미국 육군 병사가 지면에 설치하여 사용한다.
- '''네이비 씰''': Mk5 특수 임무정 및 UH-60 블랙 호크에 탑재되어 있다.
- '''레지던트 이블 5: 최후의 심판''': 엄브렐러사의 수송기에 탑재되어 아카디아 호를 공격한다.
- '''배틀쉽''': 주인공 호퍼 대위 등이 미확인 물체를 검문하기 위해 탑승한 복합정에 탑재되어 있다.
- '''블랙 호크 다운''': 소말리아 분쟁 지역 지원을 위해 MH-60L 블랙 호크의 도어건 및 MH-6J 리틀 버드의 스텁 윙에 탑재되어 소말리아 민병대를 공격하는 데 사용된다. 특히 RPG-7 사수를 발사 전에 제압하는 장면이 나온다.
- '''프레데터스''': 등장인물 니콜라이가 개인 휴대형을 장비하지만, 프레데터의 공격으로 파괴된다.
- '''화이트 하우스 다운''': 대통령 전용차 호위 차량(쉐보레 서버번)에 탑재된 것을 테러리스트가 사용하며, UH-60에 탑재된 것도 테러리스트에게 사용된다. 마지막에는 주인공 존 케일이 핵 미사일 발사 버튼을 누르려던 워커를 제압하는 데 사용한다.
- '''매트릭스''': 네오가 모피어스 구출 작전 중 탈취한 UH-1 헬기의 도어건으로 사용하여, 일반 총격을 피하는 요원들을 일시적으로 무력화시킨다.
- '''라스트 액션 히어로''': 적 조직이 미니밴에 탑재하여 사용하며, 차내 수납을 위해 총신이 짧게 잘려 있다.
- '''람보 2''': 존 람보가 베트남군 기지 습격 시 UH-1 조종석에서 원격 조작으로 사용한다. 마지막 헬기 전투에서는 미국군 포로가 UH-1 캐빈에서 사격하여 소련군의 Mi-24 하인드를 격추시킨다.
- '''람보 3''': 소련군 Mi-24의 기수에 YakB-12.7 대신 탑재된 것으로 등장한다.
- '''분노의 질주: 더 얼티메이트''': 자칸디가 이끄는 민간 군사 조직의 무인 공격기에 탑재되어 램지의 차를 공격한다. 이후 홉스가 파괴된 무인기에서 총 본체를 들고 자칸디의 헬기를 공격한다.
- '''분노의 질주: 더 익스트림''': 러시아 대통령 호위차에 탑재되어 해킹으로 원격 조작된 차들을 파괴하는 데 사용된다.
- '''우리는 영웅이었다''': 포트 베닝 기지에서 미국 육군 제1기병사단 제7기병연대 장교들이 시험 운전하는 장면이 나온다. 이아 드랑 계곡 전투 마지막에는 항공 지원에 나선 UH-1의 무장으로 북베트남군을 공격한다.
=== 애니메이션 및 만화 ===
- '''EX-VITA'''
- '''HELLSING''' (애니메이션 판): 제9차 공중 기동 십자군의 UH-1에 도어 건으로 탑재되어 있다.
- '''PSYCHO-PASS 사이코패스''': 군사용 드론에 장비되어 있다.
- '''길티 크라운'''
- '''게이트 자위대 그의 땅에서, 이처럼 싸우며''' (만화판): 제국 강화파 구출 작전에 참가한 CH-47J의 도어 건으로 홀로사이트가 장착된 모델이 탑재되어 있다.
- '''공각기동대 STAND ALONE COMPLEX''': 제24화에서 사이버그화된 바토가 강화 외골격과의 전투에서 사용한다.
- '''서바게부!'''
- '''고요한 돈''': 신선조 돌격대장 이노쿠비 코시로가 사용하며, 그의 괴력을 상징하는 아이템으로 등장한다.
- '''시스 바레 -Sister bullet-''': 제1권에서 단조인 츠쿠시가 사용한다.
- '''진심으로 나를 사랑해!''': 밀수범의 창고에 있던 것을 타격 무기로 사용한다.
- '''오징어'''
- '''세일러복과 중전차'''
- '''단간론파 희망의 학원과 절망의 고교생''' (애니메이션): 제4화에 등장한다.
- '''바이오하자드: 벤데타''': 초반 멕시코군 AS532 헬리콥터의 도어 건, 중반에는 바이러스로 육체 개조된 디에고 고메스가 휴대용으로 개조된 것을 사용, 종반에는 BSAA 소속 V-22 오스프리의 기체 하부에 탑재되어 등장한다.
- '''총황무진의 파프니르 AA''': 제3권과 제11화에서 협죽도가 사용한다.
- '''비밀결사 매의 발톱단 카운트다운''': 딜럭스 모빌의 무기로 등장하며, 레오나르도 박사는 "고통 없이 한순간에 죽을 수 있는 무기"라고 설명한다.
- '''프란체스카'''
- '''메다카 박스''': 소마가 소지한다.
- '''요르문간드''' (만화 제3권, 애니메이션 제6화): 레무와 마오가 선박에서 해적의 오릭스 헬기를 공격하는 데 사용한다.
- '''루팡 3세 VS 명탐정 코난 THE MOVIE''': 루치아노가 수송기 내에서 사용한다. 비현실적으로 혼자 운반하는 묘사가 있지만, 발포 시 반동으로 사격 제어가 불가능하다는 현실적인 묘사도 함께 나온다.
- '''루팡 3세 와르서 P38''': 타란튤라 간부 호크가 개인 휴대형을 사용하며, 총격 외에 방패로도 사용한다.
- '''암살교실''': 제4화에서 프로 킬러 이리나 예라비치가 살생님 암살 시도에 사용한다.
- '''자위대 삼국지''' (외전 소설): 삼국 시대로 타임 슬립한 자위대가 격추된 중국군 공격 헬리콥터에 탑재되어 있던 것을 개인 장비로 사용한다. 이는 중국군이 만든 불법 복제품으로 발사 속도는 원본에 못 미치지만, 배터리는 소형화되어 내장되어 있다.
- '''소드 아트 온라인''': 제5권에서 적 스쿼드론의 베히모스가 사용한다.
- '''블랙 불릿''': 제2권에서 티나 스푸르트가 총열을 잘라낸 것을 휴대하며 사용한다.
- '''리틀 버스터즈! 익스터시''': 토키도 사야가 작중에서 사용한다.
- '''용과 같이 6: 생명의 시.''': 동성회 조직원이 휴대형을 소지하고 헬기에서 키류 카즈마를 공격한다.
=== 게임 ===
- '''저스트 코즈 2''': "미니건"이라는 명칭으로 등장. 장갑차, 헬리콥터, 고정 기총으로 등장하며, 떼어내어 사용할 수 있다.
- '''오퍼레이션 플래시포인트: 드래곤 라이징''': MH-60S 나이트 호크의 도어건 및 AH-6J 리틀 버드의 스터브 윙 무장으로 등장한다.
- '''Payday 2''': "Vulcan"이라는 명칭으로 등장한다.
- '''세인츠 로우: 더 서드''': "미니건"이라는 명칭으로 등장. 브루트라는 클론 중 일부가 무장하고 있으며, 플레이어도 사용 가능하지만 행동에 제약이 따른다.
- '''팀 포트리스 2''': 러시아인 캐릭터 "헤비"의 주 무기로 등장. 근거리에서는 강력하지만 원거리에서는 효율이 떨어진다.
- '''워게임 레드 드래곤''': NATO 진영의 각종 장갑 전투 차량과 헬리콥터에 탑재되어 있다.
- '''워록''': 일부 스테이지에 배치되어 있으며, UH-60 블랙 호크의 무장으로도 등장한다.
- '''에이스 컴뱃 어설트 호라이즌''': MH-60의 도어건으로 "기관총"이라는 명칭으로 등장. 탄약 제한과 오버히트 없이 사용할 수 있다.
- '''괴도 로얄-zero-''': "개틀링"이라는 명칭으로 등장한다.
- '''카운터 스트라이크 온라인''': "M134 미니건"으로 등장하며, 크리스마스 장식 버전 "M134 ChristmasEdition" 및 성능 향상 버전 "M134 Predator"도 있다.
- '''그랜드 테프트 오토 시리즈''': 대부분의 작품에 등장하며 최고의 연사력을 자랑한다.
- * '''GTA:VC''': 자동 조준 기능이 있다.
- * '''GTA:SA''': 자동 조준 기능이 삭제된 대신 수동 조준이 가능해졌다. 휴대형 외에 고정형도 등장한다.
- * '''GTAV''': "미니건"이라는 명칭으로 등장하며, 일부 미션에서 사용된다.
- '''콜 오브 듀티 시리즈''':
- * '''CoD4''': UH-60에서 기총 소사 가능. 오버히트 발생.
- * '''CoD:MW2''': 험비, UH-60에서 사격 가능.
- * '''CoD:MW3''': UH-60, M1A2 에이브람스, UGV에서 사격 가능. M1A2 탑재형은 오버히트 발생.
- * '''CoD:BO''': 캠페인에서 "데스 머신"이라는 이름으로 등장하며, UH-1 탑재 화기로 등장.
- * '''CoD:BO2''': 캠페인에서 "미니건"과 개량형 "데스 머신"으로 등장. VTOL 도어건으로도 등장.
- * '''CoD:G''': 캠페인에서는 차량, UH-60 탑재 화기로 등장. 멀티플레이에서는 "데스 머신"으로 등장.
- * '''CoD:AW''': 멀티플레이 일부 맵의 고정 총좌로 등장.
- '''바이오하자드 5''': "개틀링 건"이라는 이름으로 등장, 크리스 레드필드 전용 총.
- '''배틀필드 시리즈''':
- * '''BFV''': UH-1, OH-6 로치에 탑재.
- * '''BF2''': MH-60S 나이트 호크, OH-6에 탑재.
- * '''BF2MC''': WZ-9, UH-60L 블랙 호크의 도어건, AH-6J의 스터브 윙 무장으로 등장.
- * '''BFBC''': 캠페인에서 Mk5 특수 임무정에 탑재.
- * '''BFBC2''': UH-60 도어건으로 탑재.
- * '''BF3''': UH-1Y 베놈, KA-60 카사트카의 도어건, AH-6J의 스터브 윙 무장으로 등장.
- * '''BF4''': 수송 헬리콥터, RHIB 보트 등에 탑재.
- * '''BFH''': 무장 SUV, 공격 헬리콥터 등에 탑재.
- '''PUBG MOBILE''': 플레이어언노운스 배틀그라운드의 모바일 버전에서 바이오하자드 RE:2 콜라보 이벤트 기간 동안 휴대 무기로 등장. 고위력, 저반동이지만 이동 속도 감소, 긴 재장전 및 발사 준비 시간이 단점이다.
- '''포트나이트''': "미니건"이라는 명칭으로 등장. 특정 보스를 쓰러뜨리면 획득 가능.
- '''폴아웃 시리즈''': "미니건"이라는 명칭으로 등장. NPC가 휴대하거나, 『폴아웃 4』에서는 VTOL 벨티버드의 도어건으로 등장. 주인공도 사용 가능.
- '''머세너리즈''': 각종 진영 헬리콥터에 탑재.
- '''머세너리즈 2: 월드 인 플레임스''': 각종 진영 차량, 헬리콥터, 선박에 탑재.
- '''메달 오브 아너''': CH-47 치누크에 탑재. 오버히트 발생.
- '''메달 오브 아너: 워파이터''': UH-60에 탑재. 오버히트 발생.
- '''메탈 기어 솔리드 피스 워커''': "M134 개틀링 기관총"으로 등장. 게임 내 최고 연사력.
- '''surviv.io''': M134로 등장. 연사력과 집탄율이 높지만, 장비 시 이동 속도와 재장전 속도가 매우 느리다.
