평면 환승

3. 평면 환승의 장단점

평면 환승은 여러 장점을 가지고 있다. 김포공항역은 인천국제공항철도와 9호선이 지하 3층과 지하 4층에서 만나 시내·시외 방향으로 편리하게 환승할 수 있도록 돕고 있다. 금정역은 1호선과 4호선이 같은 승강장에서 만나 평면 환승이 가능하다.

3. 1. 장점

• 환승을 위한 이동 거리와 시간이 최소화될 뿐만 아니라, 열차 간 이동을 위해 위아래로 이동할 필요가 없어진다.
• 계단이나 연결 통로 등의 병목 현상이 발생하지 않는다.
• 환승할 열차 및 종류가 바로 옆에 보이므로, 길을 잃을 염려가 없다.
• 일반적으로 승객은 환승에 대해 거부감을 느끼지만, 평면 환승은 상기 장점이 있기 때문에 그 거부감을 최소화할 수 있다.
• 평행 이동만으로 상하 이동이 없으므로, 배리어 프리 관점에서도 권장된다.

3. 2. 단점

4. 대한민국의 평면 환승역

대한민국에서는 여러 역에서 평면 환승이 가능하다.

• 김포공항역은 2010년에 완성된 평면 환승 구조를 갖추고 있으며, 인천국제공항철도와 9호선이 시내·시외 방향별로 각각 지하 3층과 지하 4층에서 접속한다.
• 금정역은 수도권 전철 1호선과 수도권 전철 4호선이 평면 환승을 제공한다. 1993년 과천선-안산선 직결 열차 운행과 함께 현재와 같은 구조가 완성되었다.
• 구로역과 용산역에서는 수도권 전철 1호선의 일부 열차 간 평면 환승이 가능하다. 용산역에서는 수도권 전철 경의·중앙선과 1호선 일부 열차 간 평면 환승도 가능하다.
• 서울 지하철 2호선의 성수역은 성수지선 열차와 외선순환 열차 간, 까치산역에서는 2호선 지선 열차와 서울 지하철 5호선 상일동·마천 방면 열차 간 평면 환승이 가능하다.
• 오이도역에서는 과거 수도권 전철 4호선과 수인선 일부 열차 간 평면 환승이 가능했으나 현재는 폐지되었다. 그러나 한대앞역 - 오이도역 구간에서는 2020년 9월 12일부터 수도권 전철 4호선과 수도권 전철 수인·분당선이 선로와 승강장을 공유하여 평면 환승이 가능하다.

4. 1. 수도권 전철

5. 세계의 평면 환승역

세계 각국에는 다양한 형태의 평면 환승역이 존재한다.

일본에서는 도쿄 메트로 아카사카미쓰케 역(긴자선-마루노우치선), 오모테산도 역(긴자선-한조몬선), 오사카 메트로 다이코쿠초 역(미도스지선-요츠바시선) 등에서 평면 환승이 가능하다.^[3] 긴키 닛폰 철도 쓰루하시역(나라선-오사카선), 한신 전기철도 아마가사키역(한신 난바선-한신 본선)에서도 평면 환승이 가능하다.

중국에서는 베이징 지하철 궈궁좡 역(9호선-팡산선), 상하이 지하철 훙차오 기차역(2호선-17호선) 등 여러 역에서 평면 환승이 가능하다. 청두 시푸역은 청두 지하철 2호선과 중국 철도 청두-두장옌 간 고속철도 간의 평면 환승을 제공하는 중국 최초의 사례이다.^[4]

홍콩에서는 MTR 몽콕 역, 프린스 에드워드 역 등에서 평면 환승이 가능하다.

싱가포르에서는 SMRT 시청역, 래플스 플레이스 역 등에서 평면 환승이 가능하다.

타이완에서는 타이베이 첩운 구팅역, 시먼역 등에서 평면 환승이 가능하다.

독일의 베를린 S반은 베를린 동역 등에서 평면 환승을 제공한다.^[19] 뮌헨 지하철은 Scheidplatz 등에서 평면 환승이 가능하다.^[19] 영국 런던 지하철 마일 엔드 역은 디스트릭트 선/해머스미스 & 시티 선과 센트럴 선 사이의 지하 레벨에서, 바킹 역은 디스트릭트 선/해머스미스 & 시티 선과 c2c 서비스 사이에서 평면 환승을 제공한다. 프랑스 파리 메트로는 라 모트-피케 - 그르넬역에서 파리 메트로 8호선과 파리 메트로 10호선 간에 평면 환승이 가능하며, 파리 RER은 샤틀레 - 레알 등에서 평면 환승을 제공한다. 네덜란드 암스테르담 지하철 노선망은 반 데르 마데베흐역에서 50호선과 53호선 간, 암스테르담 자위트역에서 50호선과 52호선 간에 평면 환승이 가능하다.

미국 뉴욕 지하철은 통근 열차와 급행 열차가 운행하는 3개 또는 4선 노선을 많이 운영하고 있다. 평면 환승은 시스템 전역의 여러 위치에 위치하여 급행 열차와 통근 열차 간의 편리한 환승을 가능하게 한다. 일반적으로 급행 열차는 안쪽 선로를 이용하여 각 역에 정차하지 않고, 통근 열차는 바깥쪽 선로를 사용하여 모든 역에 정차한다. 급행역에는 일반적으로 급행선과 통근선 사이에 섬식 승강장이 있어, 승객이 같은 방향으로 가는 열차로 단순히 승강장을 건너 빠르게 갈아탈 수 있다.^[20]

매우 일반적인 급행-통근 환승 외에도, 뉴욕 지하철에는 3개 또는 4개의 선로를 공유하지 않는 노선 간의 평면 환승이 여러 곳 있다.

• 퀸즈보로 플라자 역은 IRT 플러싱 선과 BMT 아스토리아 선 간의 동일 방향 평면 환승을 포함한다.
• 브루클린의 호이트-셔머혼 스트리트 및 제이 스트리트-메트로테크 역은 각각 IND 크로스타운 선과 IND 풀턴 스트리트 선, IND 컬버 선 간의 평면 환승을 허용한다.
• 7번가–53번가 역에서는, 이 역 근처의 선로 배치로 인해, 반대 방향 평면 환승이 가능하다.
• 브루클린의 BMT 브라이튼 선의 데칼브 애비뉴 및 프로스펙트 파크 역은 각각 BMT 포스 애비뉴 선과 BMT 프랭클린 애비뉴 선으로의 평면 환승을 특징으로 한다.
• 맨해튼의 렉싱턴 애비뉴–63번가 역은 두 개의 63번가 선 간의 평면 환승을 갖추고 있다.

5. 1. 아시아

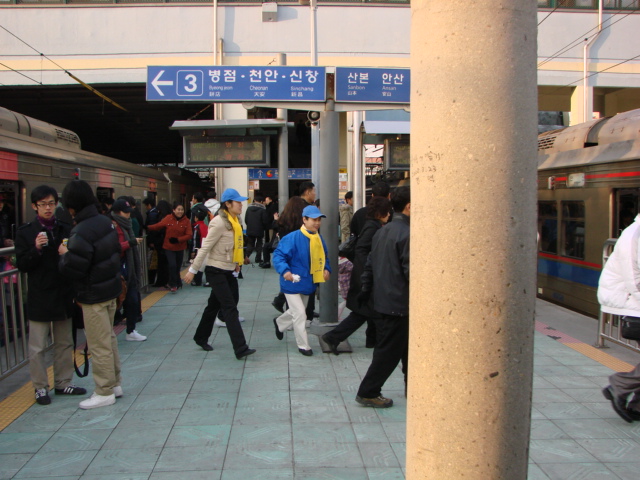

• 금정역^[1]: 1993년 과천선-안산선 직결 열차 운행 시작과 함께 현재의 구조가 완성되었다. 1호선과 4호선이 승강장을 공유하며, 각 노선의 하행(수원, 안산 방면)과 상행(청량리, 당고개 방면) 열차가 같은 면의 승강장에 정차한다.

• 김포공항역^[2]: 2010년 완성된 구조로, 인천국제공항철도와 9호선이 시내·시외 방향별로 각각 지하 3층과 지하 4층에서 접속한다. 지하 3층에서는 9호선 중앙보훈병원 방면(북쪽 선로)과 공항철도 서울 방면(남쪽 선로) 열차가, 지하 4층에서는 9호선 개화 방면 및 김포공항 종착 급행열차(북쪽 선로)와 공항철도 인천공항2터미널 방면(남쪽 선로) 열차가 같은 승강장에 정차한다.

| 공항철도

|서울 방면

|-

| 9호선

|마곡나루, 가양, 당산, 노량진, 신논현, 종합운동장, 석촌, 올림픽공원, 중앙보훈병원 방면

|-

| colspan=2|사용하지 않음

|-

!rowspan="2"| 지하 4층

|rowspan="2"|

| 공항철도

|검암, 인천공항1터미널, 인천공항2터미널 방면

|-

| 9호선

|개화 방면 · 급행 당역 종착

|}

• 오이도역: 한때 4호선과 수인선 일부 열차가 평면 환승을 실시했으나, 현재는 폐지되었다.
• 한대앞역 - 오이도역 구간: 2020년 9월 12일 이후, 4호선과 수인·분당선이 선로와 승강장을 공유하여 평면 환승이 가능하다.
• 구로역: 1호선 인천발 소요산 방면 상행 열차와 신창 방면 하행 열차, 천안발 용산급행과 인천행 열차 간 평면 환승이 가능하다.
• 용산역: 1호선 문산 방면 상행 열차와 동인천, 천안 방면 급행열차 간, 용산역 종착 급행열차와 인천, 신창 방면 하행열차 간 평면 환승이 가능하다.
• 성수역: 서울 지하철 2호선 성수지선 열차와 외선순환 (왕십리, 시청 방면) 열차 간 평면 환승이 가능하다.
• 까치산역: 서울 지하철 2호선 신정지선 열차와 5호선 상일동·마천 방면 열차 간 평면 환승이 가능하다.

5. 2. 유럽

5. 3. 북미

• 퀸즈보로 플라자 역은 IRT 플러싱 선과 BMT 아스토리아 선 간의 동일 방향 평면 환승을 포함한다.
• 브루클린의 호이트-셔머혼 스트리트 및 제이 스트리트-메트로테크 역은 각각 IND 크로스타운 선과 IND 풀턴 스트리트 선, IND 컬버 선 간의 평면 환승을 허용한다.
• 7번가–53번가 역에서는, 이 역 근처의 선로 배치로 인해, 반대 방향 평면 환승이 가능하다.
• 브루클린의 BMT 브라이튼 선의 데칼브 애비뉴 및 프로스펙트 파크 역은 각각 BMT 포스 애비뉴 선과 BMT 프랭클린 애비뉴 선으로의 평면 환승을 특징으로 한다.
• 맨해튼의 렉싱턴 애비뉴–63번가 역은 두 개의 63번가 선 간의 평면 환승을 갖추고 있다.

5. 4. 오세아니아

6. 평면 환승의 평가

교통 공학 분야에서는 승객의 편의성을 정량적으로 평가하여, 평면 환승의 효과를 분석하고 있다. 평면 환승은 승객의 이동 시간을 단축하고, 환승 저항감을 줄여 대중교통 이용 만족도를 높이는 것으로 평가된다.^[1]

대한민국에서는 김포공항역과 금정역이 평면 환승을 제공하는 대표적인 역이다. 김포공항역은 인천국제공항철도와 서울 지하철 9호선이, 금정역은 수도권 전철 1호선과 수도권 전철 4호선이 평면 환승으로 연결된다.

해외 사례로는 칠레 산티아고 지하철의 비쿠냐 마켄나역(4호선과 4A호선), 브라질 상파울루 지하철의 파라이소역(1호선과 2호선), 브라스역(10호선과 11호선), 오자스쿠역(8호선과 9호선), 프레지덴치 알티노역(8호선과 9호선) 등이 있다. 아르헨티나 부에노스아이레스 지하철의 미세레레 광장역은 A선과 사르미엔토 선 간의 환승을 제공한다.
